空壓機自控操作說明

一、系統概述

   本系統分為自控和監控兩部分，其中自控部分采用力控組態和西門子smart 200 可編程邏輯控制器，來實現空壓機的聯控作業，而監控部分采用海康威視高清紅外攝像機，全天候?qū)崟r掌握設備間的狀態。從而節省了人力，提高了設備的安全性，并有效的提高了生產效率。

  自控部分為手自動相結合的方式，來控制空壓機的運行，讓設備運行的更加穩定合理，使生產的氣源能夠滿足產能的需求，達到供需之間的動態平衡。

二、自控部分

a)手動就地操作

1、將操作箱上的三位旋鈕旋至“啟動”，即可在操作箱上對相應設備進行手動就地啟停操作�？諌簷C、冷干機工作時，運行指示燈

圖一  配電箱面板布置圖

b)遠程操作

當三位旋鈕旋至“遠程”時，觸摸屏上“遠程”閃爍；遠程時，操作在上位機進行。

遠程時系統可以通過上位機遠程啟動空壓機、冷干機。

三、觸摸屏相關畫面

  1、觸摸屏可以顯示空壓機的出口壓力、主機出口溫度、環境溫度值、運行時間等參數；并可顯示空壓機的運行、待機、加載、卸載狀態等信息。

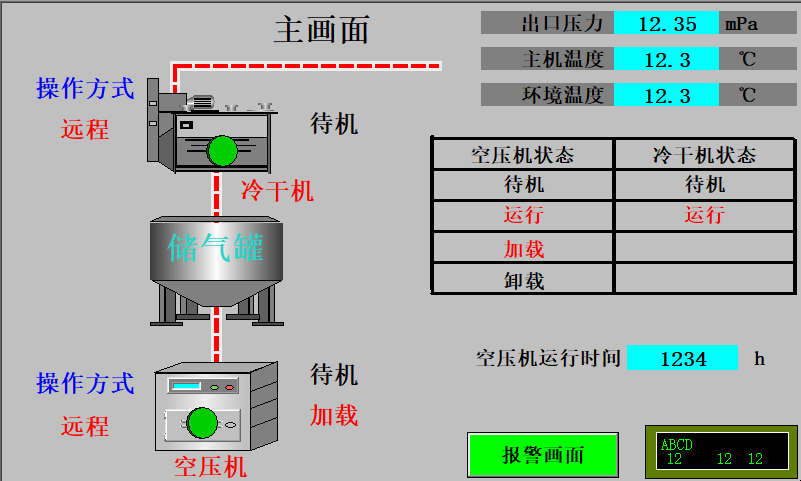

圖二  觸摸屏主畫面

2、系統有故障報警時，報警畫面顯示相關報警信息。

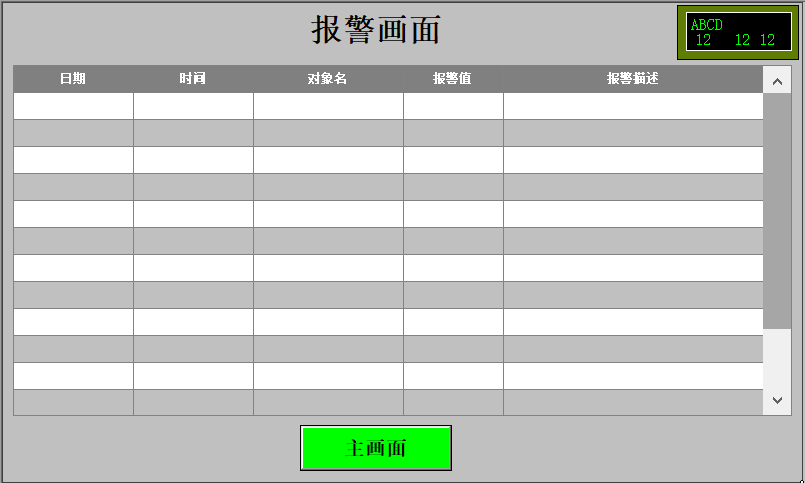

圖三  觸摸屏報警畫面

四、上位機相關畫面及操作：

1、上位機啟動時，點擊監控按鈕進入空壓機監控系統畫面。

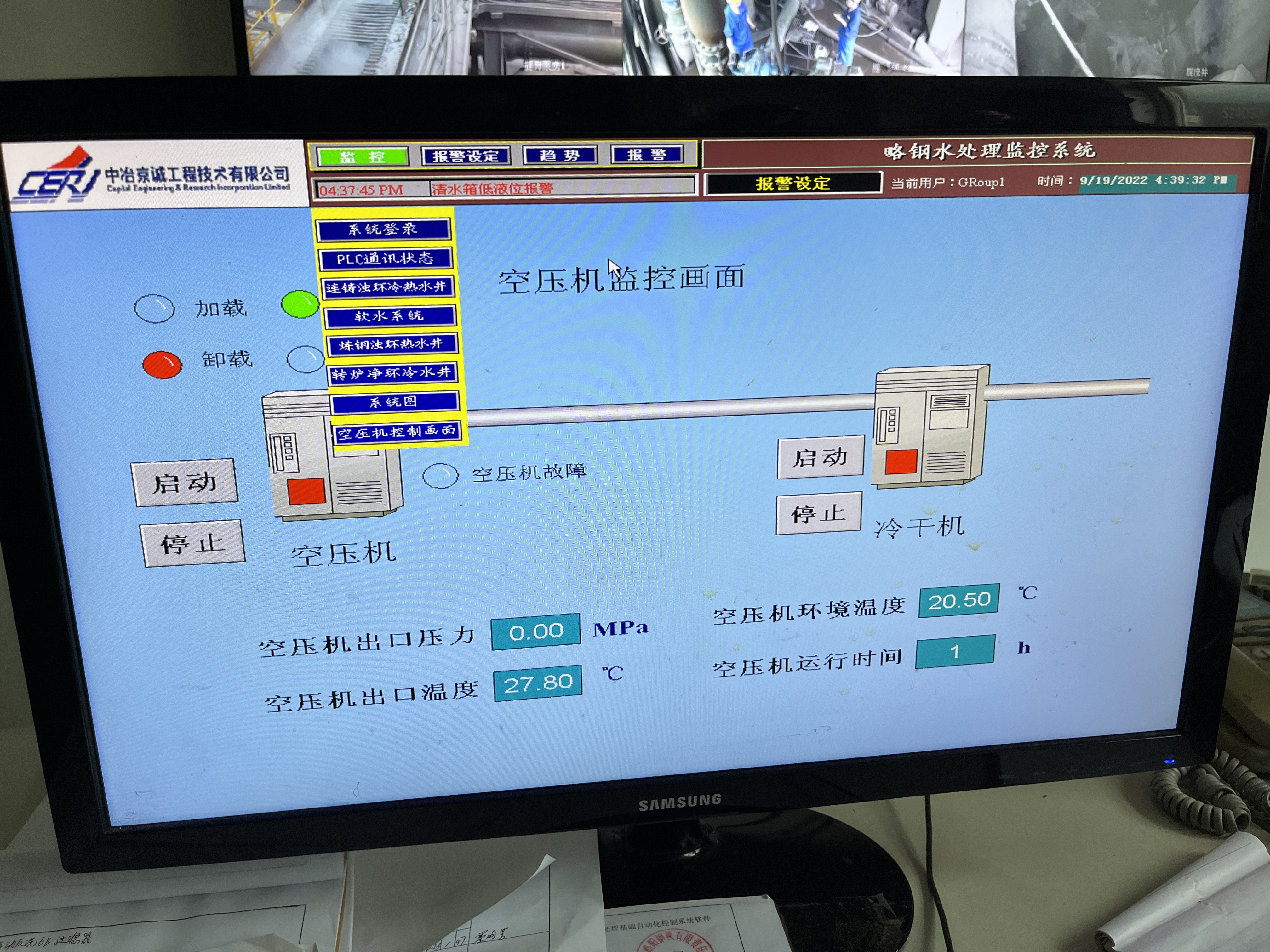

圖四 上位機空壓機監控畫面

      2、在主畫面中有空壓機運行、待機、加載、卸載狀態顯示。

3、主畫面中可以監控空壓機參數包括出口壓力、出口溫度、環境溫度、運行時間。

4、遠程啟停時設備時點擊啟動停止按鈕即可，運行、停止?fàn)顟B(tài)會實時顯示。遠程啟停設備時需將現場就地控制柜旋鈕打到遠程狀態，待確認好開機條件后方可遠程操作。

五、注意事項

1、定期檢查操作箱線路，是否正常（線頭脫落等）；觀察攝像頭供電是否正常。

2、定期檢查交換機工作是否正常。

3、嚴禁將水杯和雜物放在主機和操作臺上。

4、嚴禁將外網接入上位機和監控主機。

5、嚴禁將移動設備與主機連接，如U盤、移動硬盤、避免主機感染病毒。

2022-09-20
