水處理控制系統操作說明

一、系統概述

  該系統主要由兩臺過濾器、雙級反滲透、軟水箱、一級水箱、二級水箱成品水箱、軟化水變頻機組、一級變頻機組、二級變頻機組等構成。

  控制系統共有五臺控制柜，一臺電源柜、一臺軟化水變頻控制柜、一臺一級變頻控制柜、一臺二級變頻控制柜、一臺PLC主控制柜。

軟化水變頻機組、一級變頻機組、二級變頻機組均為恒壓變頻控制方式，均為一拖二工作模式。由變頻器實現恒壓閉環控制，水泵控制，壓力設置，壓力檢測運算等由PLC完成綜合控制。

PLC主控制柜主要由15寸昆侖通態觸摸屏，西門子SMART 200PLC構成。

二、手動操作方式：

1、軟化水恒壓變頻控制柜手動：

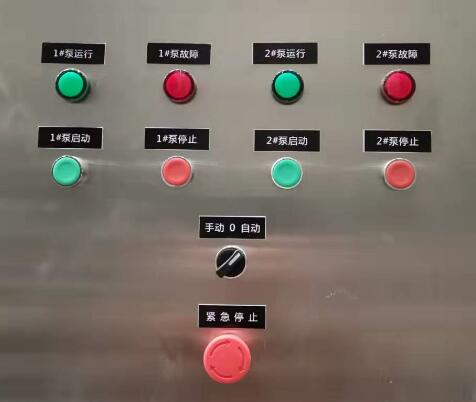

圖一   軟化水恒壓變頻面板操作

  控制柜面板上設有“手動 0 自動”旋鈕。旋鈕選擇在中間位置“0”時，水泵不能進行操作，旋鈕選擇在左側“手動”時，可進行兩臺原水增壓泵的手動工頻操作。如啟動1#水泵，按下“1#泵啟動”，則1#水泵運行，運行綠色指示燈“1#泵運行”亮；停止1#水泵，按下“1#泵停止”即可。

2、一級恒壓變頻控制柜手動：

圖二   一級恒壓變頻面板操作

控制柜面板上設有“手動 0 自動”旋鈕。旋鈕選擇在中間位置“0”時，水泵不能進行操作，旋鈕選擇在左側“手動”時，可進行兩臺原水增壓泵的手動工頻操作。如啟動1#水泵，按下“1#泵啟動”，則1#水泵運行，運行綠色指示燈“1#泵運行”亮；停止1#水泵，按下“1#泵停止”即可。

3、二級恒壓變頻控制柜手動：

圖三  一級恒壓變頻面板操作

控制柜面板上設有“手動 0 自動”旋鈕。旋鈕選擇在中間位置“0”時，水泵不能進行操作，旋鈕選擇在左側“手動”時，可進行兩臺原水增壓泵的手動工頻操作。如啟動1#水泵，按下“1#泵啟動”，則1#水泵運行，運行綠色指示燈“1#泵運行”亮；停止1#水泵，按下“1#泵停止”即可。

4、一級高壓泵手動操作：

圖四 一級高壓泵手動操作

一級高壓泵旋鈕“手動 0 自動”選擇左側“手動”，則高壓泵手動變頻啟動，最大頻率在變頻器面板上按“↑”“↓”直接改變即可。

5、二級高壓泵手動操作：

圖五 二級高壓泵手動操作

三、觸摸屏相關畫面

  1、系統上電，觸摸屏顯示登錄界面，此界面可進行用戶登錄、密碼更改、權限管理等操作。開機后可直接登錄，進入流程畫面。

圖六  觸摸屏初始登錄畫面

  2、流程畫面，此畫面為整個反滲透系統工藝的整體展示。畫面最上端，可以查看系統運行時的報警滾動條，可以查看兩臺過濾器的運行狀態以及對應的剩余工作時間，如圖六所示。畫面左側可以控制系統啟停，包括預處理、反滲透的啟動停止，軟水泵、一級高壓泵、二級高壓泵的啟動停止。由于軟水泵、一級高壓泵、二級高壓泵是變頻恒壓控制，需要設定他們的運行壓力，如圖七所示。手動狀態下，可以手動操作水泵的開關，閥門的開合，點擊白色的水泵框或閥門框，如圖十所示。最下面的畫面切換按鈕可以切換畫面，如圖十一所示。

圖七  流程畫面

圖八

圖九

圖十   閥門水泵手動操作畫面

圖十一 畫面切換

  3、報警畫面，該畫面顯示系統運行時的報警，與流程畫面的報警條功能類似，此畫面可以進行故障復位操作，工作人員確認排除故障后點擊故障復位按鈕清除故障信息。

圖十二  報警畫面

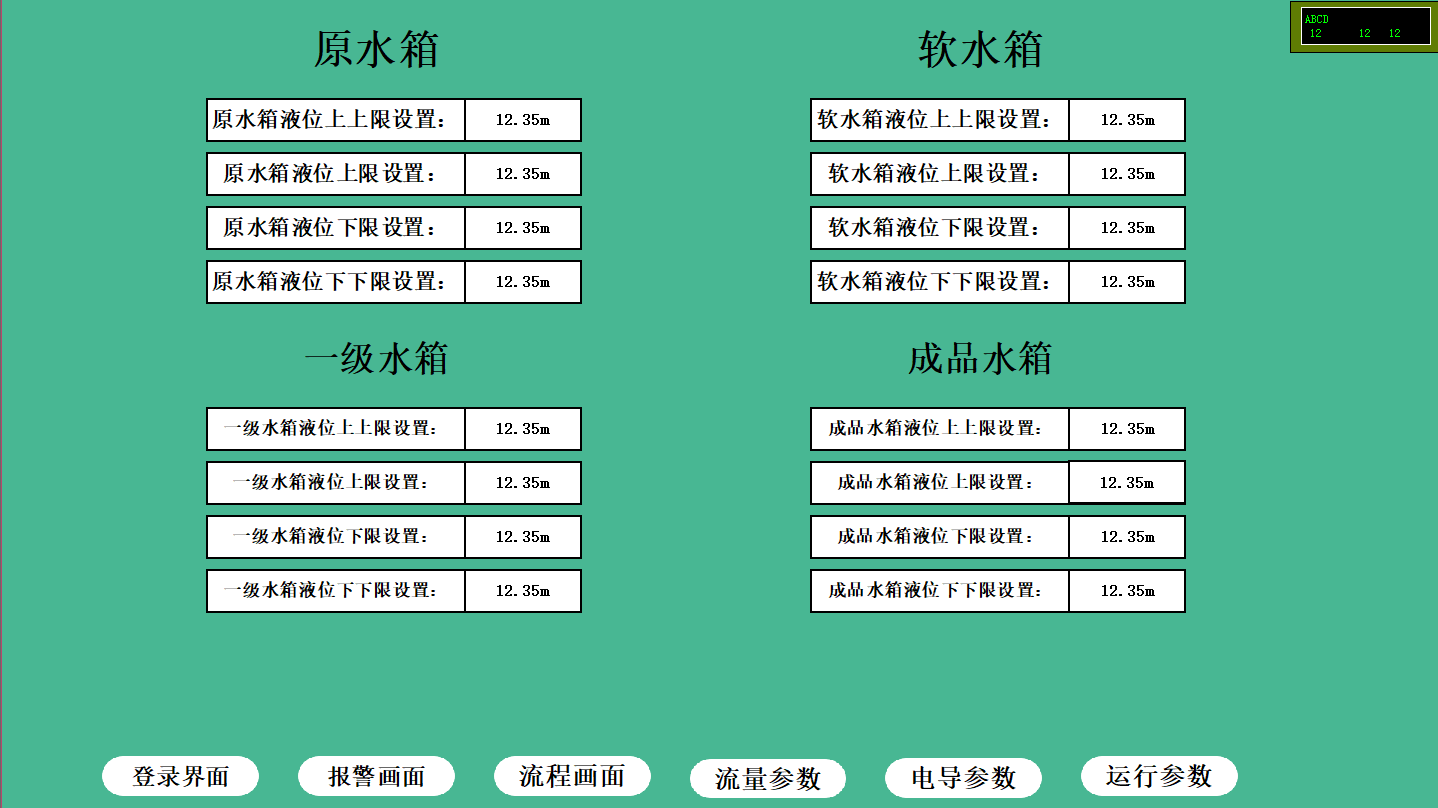

 4、液位參數畫面，該畫面可以設置四個水箱的上下限，水箱上下限與反滲透系統自動運行關系緊密，在系統自動運行前必須先設定液位參數。

圖十三  液位參數畫面

5、流量參數畫面，該畫面可以設置流量表K系數，主要用于調試階段�？梢圆榭戳髁勘硭矔r(shí)流量，可以設置流量上下限。實時流量超過設定上下限，系統報警，需在報警畫面手動復位。

圖十四  流量參數畫面

6、電導參數畫面，該畫面可以設置電導儀相關參數，主要用于調試階段。

圖十五  電導參數畫面

7、運行參數畫面，該畫面可以設定兩個過濾器的運行時間。

圖十六  運行參數畫面

四、注意事項

1、本控制系統中，設計有備用斷路器，用戶外接用電器不能超出斷路器容量許可；

2、PLC控制柜內的插座為技術人員調試、臨時使用，不可用于其他超出負荷用電器；

3、觸摸屏為易損件，勿用其他利器（諸如螺絲刀）操作，以免劃傷；

4、本控制系統中，變頻器為控制系統關鍵設備，非專業人員勿進行相關參數調整及操作；

5、操作人員參數設置不能互相矛盾，如液位上限不能小于液位下限，壓力設置不能超出系統允許壓力極限。

西安優特自動化

2025-03-18
