電氣控制說明

一、  概述：

該系統為多效蒸餾水機設備控制系統。其控制由可編程控制器（PLC）、上位機、斷路器、接觸器、熱繼電器、中間繼電器、熔斷器、按鈕、指示燈、開關電源、儀表、液位浮球、電磁閥等構成。

PLC完成各種控制要求，上位機實現人機對話功能。系統具有就地/遠程控制方式，遠程時分為手動/自動運行方式。就地時，操作員在操作箱上直接操作；遠程手動時，各個工序完全由操作人員控制。自動時，機器按預先設置的參數、過程時間等自動運行。工藝參數可在線隨時修改。

    上位機共有5幅畫面，分別顯示流程圖、狀態及報表、故障等相關信息。

二、控制對象、功能與操作：

登錄畫面：

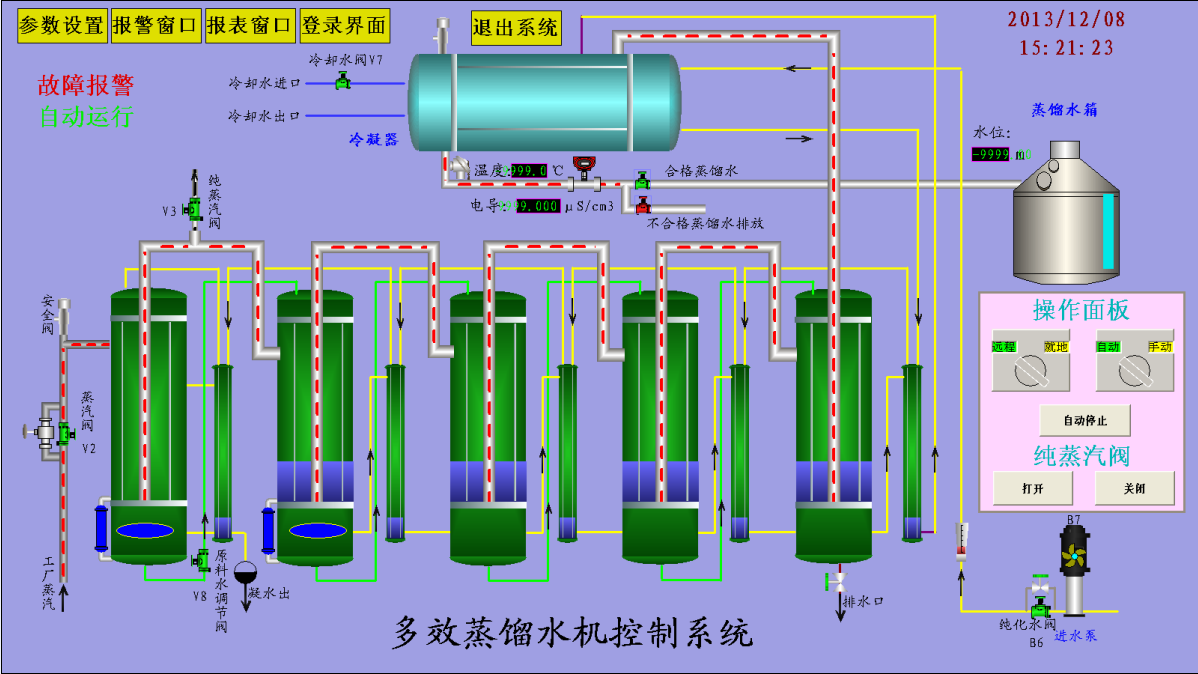

上位機進入運行，首先出現登錄畫面；點擊：“用戶登錄”彈出登錄對話框，選擇用戶名、密碼，點擊確定。登錄成功后，點擊運行，程序進入流程畫面。

點擊：“參數設置”，打開參數設置窗口

設置運行參數，設置完成后關閉畫面，在主畫面操作面板中，選擇運行方式。

參數設置：

電導上、下限：當出水電導率大于上限設定值時，不合格水排放閥打開，當出水電導率小于下限設定值是，不合格水排放閥關閉，合格蒸餾水閥打開，合格蒸餾水進入蒸餾水罐。

溫度上、下限：當出水溫度大于上限設定值時，冷卻水閥打開，當出水溫度小于下限設定值時，冷卻水閥關閉。

蒸餾水箱液位上、下限：當蒸餾水箱液位達到上限設定值時，系統自動停機，水箱液位到達下限設定值時，系統自動啟動。

純化水閥、原料水調節閥打開時間：當一效液位或純蒸汽閥打開時二效液位到下限時，純化水閥或原料是調節閥打開的時間。

低液位、高溫延時停機時間：當系統出現低液位或高溫報警時，系統延時停機時間。

運行方式：

1、   就地運行

將就地遠程旋鈕打到就地，在就地控制箱上按啟動按鈕，系統按預定方式自動運行；停止運行時，在控制箱上再次按啟動按鈕，系統停止運行。

2、   遠程運行

將就地遠程旋鈕打到遠程，手動/自動旋鈕打到手動，在流程畫面中選擇要打開的泵或閥門。待系統穩定運行后再將手動/自動旋鈕打到自動，系統自動運行；停止運行時，在操作面板上按“自動停止”按鈕，系統停止運行。

報表畫面：

打開報表畫面，單擊“時間查詢”按鈕，輸入要查詢的時間范圍并按確認鍵，報表將顯示輸入的時間范圍內的電導率、溫度、液位值，點擊“導出Excel表格”查詢出的數據將以Excel格式保存在電腦中。

故障停機：

當系統自動停機，并在流程畫面中文字提示“故障報警”，打開報警窗口， 在報警窗口中查看報警記錄，確認故障消除后，單擊“故障復位”按鈕，自動重新自動運行。

注意事項：

(1).正常情況下請勿切斷PLC供電電源。

(2).當出現報警時，確認故障解除后按故障復位鍵再啟動設備。
