1. 設備概述

發火件生產線為滿足發火件生產的特殊需要而設計。設備至少可以生產5種產品；每種產品每分鐘不少于生產22發。

設備安裝有：五臺主機、兩臺產品退出機構，兩臺振動上料輔機以及一臺加強冒輔機，可以完成產品的裝壓、預收、終收等工作。

設備控制系統配備有西門子可編程控制器，而且設備完全在安全防護隔板下實現了操作的人機隔離，保證設備運行安全、可靠。

2. 設備組成

2.1控制系統

系統選用德國西門子公司的BROFINET現場總線,現場子站等組成了一個分布式的控制系統。

2.1.1 主控制柜

主控制柜安裝在控制室內，通過BROFINET現場總線與生產現場的從站相連。內部包括：

1、控制系統主站。主站選用西門子公司的S7-1500控制系統，它可以根據用戶工藝程序接收生產現場的相關信息并通過觸摸屏控制生產線安全、有序的進行自動生產。同時可以協調生產，實現自主選擇。

2、配電及控制單元�？諝忾_關、24V開關電源、變頻器（控制模具的傳送與返回）、觸摸及相應的接線端子等構成。

2.2 現場從站

現場從站由smar-200控制系統組成，包括輸入、輸出模塊、空氣開關、24V開關電源、變頻器、安全柵和觸摸屏等組成。輸入模塊通過安全柵對現場傳感器信號進行采集而參與控制，實現本質安全隔離，PLC輸出單元，通過繼電器對執行器件（例如：氣缸等）的控制而參與控制。

2.2.1現場操作

現場每個從站都選用西門子公司的SMART 1000觸摸屏，懸掛于主機機上，可繞轉盤機旋轉320度，通過BROFINET現場總線與控制柜內的系統主站相連。

通過現場操作站，可在生產現場非常方便的進行“手動”、“單聯動”“自動”以及“數據統計”狀態下相應的操作，可完成“系統急停”、“過程量查詢”、計量標定以及相關報警等任務。

2.3 現場檢測系統

生產線現場檢測系統由位置檢測傳感器、 位移檢測傳感器、以及各個相應的后續處理單元等構成：

1、位置檢測傳感器。選用接近開關，對生產過程所有的動作置進行實時檢測，并轉化為數字量信號送給控制系統，使其作出正確判斷，指揮正常生產；

2、位移檢測傳感器。系統分別在壓藥、收口工位安裝了位移傳感器，以檢測產品相對于標準樣柱的相對高度，判斷產品是否合格。

2.4 急停、報警單元

2.4.1系統在傳送帶、現場操作站、均設置了快速“急停按鈕”。在工作狀態下，如果出現意外，通過急停按鈕都能使設備快速停止運行。

2.4.2生產線某些條件不能滿足，或生產過程中有意外產生，在上位監控主界面上的“報警提示欄”里顯示出詳細的報警信息。

2.5 監控系統

2.5.1生產車間共安裝7個攝像頭，通過主控柜的交換機，經過廠內局域網，可實事將生產畫面上傳或者保存至上位機中。

生產數據可根據需求，定時記錄存儲，并可按日期時間查詢、導出。外接打印機后，數據可直接打印。

2.5.2系統配有不間斷UPS電源，市電斷電后會給整個系統提供一定時間的供電。

第二部分  操作事項

1.1  設備的初始狀態

為了能使發火件自動生產線安全可靠、穩定高效的進行生產，系統對生產線上的所有生產設備在工作的初始位置和初始狀態都進行了嚴格的規定，以避免發生錯誤：

1.1.1所有門必須關閉，急停必須恢復，否則系統不能進入自動運行狀態。

1.1.2所有工位氣缸在設計的初始位

1.2  系統的運行條件：

1.2.1必須滿足一定的生產條件，系統才能進入正常的運行狀態。否則，系統會給出報警，并在現場操作站的報警信息欄中顯示出相應的報警信息。

1.2.2   對傳送帶的操作是獨立進行的，只要供電正常都可運行。

三. 使用操作說明

3.1   控制系統：

3.1.1 將主控制柜的空開以及需要投入生產的子站電源接通， 同時，面板上的觸摸屏接通電源，進入操作站初始界面，見下頁圖一；

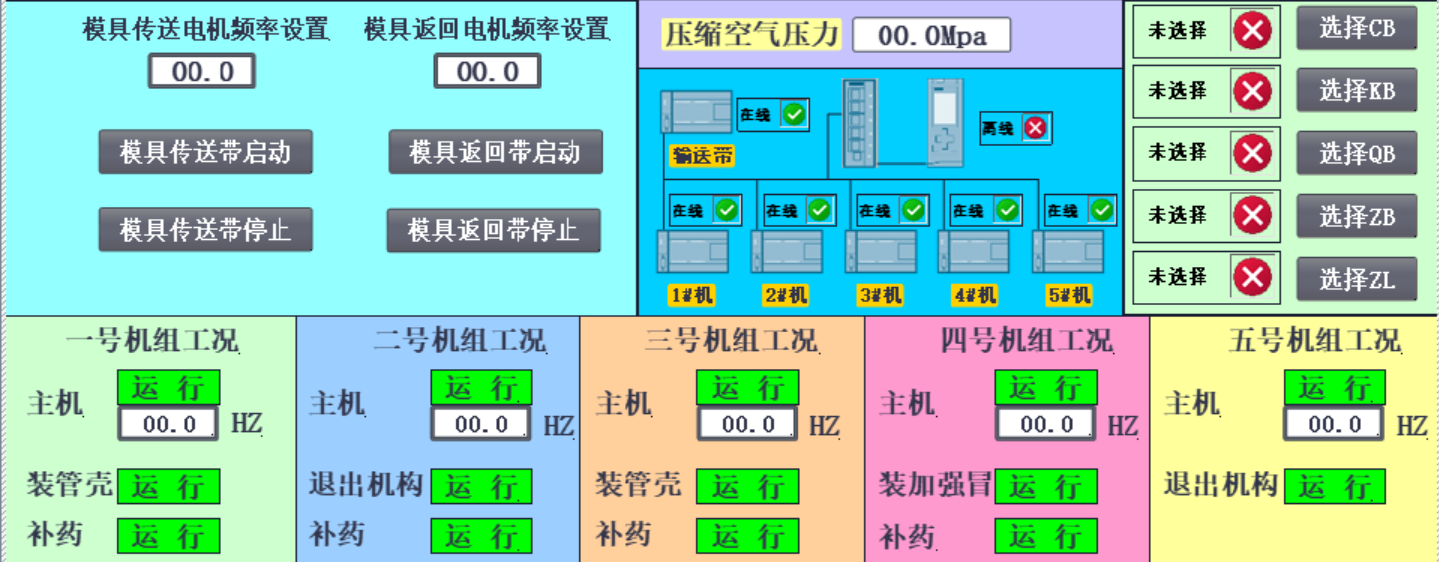

圖一 初始界面

1、輸入生產頻率，按下啟動按鈕后，傳送帶按照設定頻率運轉。點擊停止后，傳送帶停止工作。

2、可選擇生產發火件的產品。

3、生產前應查看總線的網絡狀況，出現“離線”時，表示當前設備網絡故障。

4、進氣壓力也可實時顯示。

5、通過此畫面，可查看每個子站的工況。

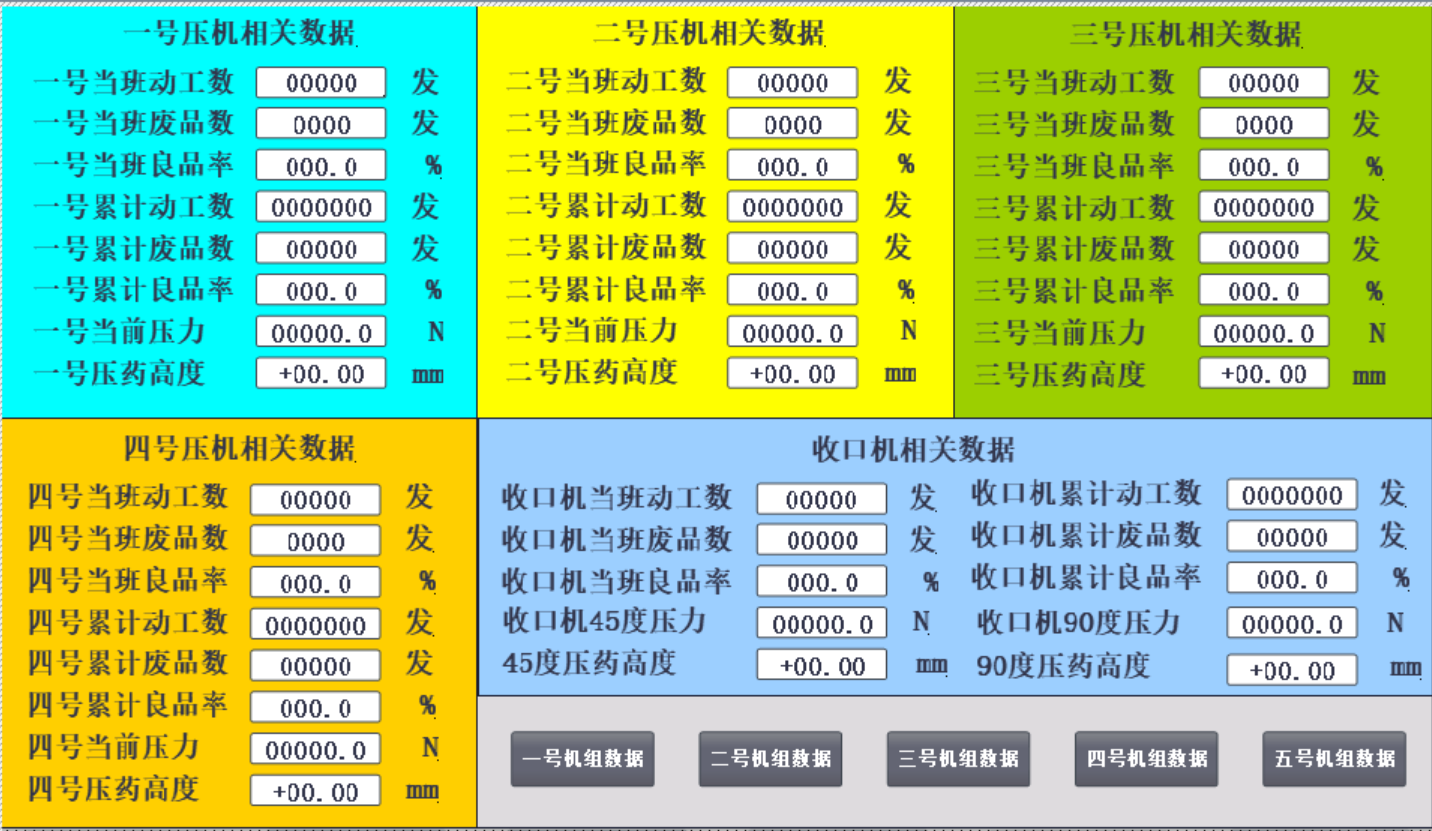

圖二 狀態數據界面

1、狀態數據畫面，可實事查看每個從站的生產數據。

2、點擊相應的“機組數據”按鈕，可進入對應的畫面。

3.2  報警畫面

1、在報警畫面中，能夠查看實時報警信息

3.3現場操作站

注意：因五個從站觸摸屏操作方式相同，因此對其中一個從站做介紹，其余雷同。

3.1.2當主控上電后，每個從站需要按下“合閘”按鈕，指示燈亮起，同時，面板上的觸摸屏接通電源，進入操作站初始界面，見下圖。斷電時需要按下“分閘”按鈕。

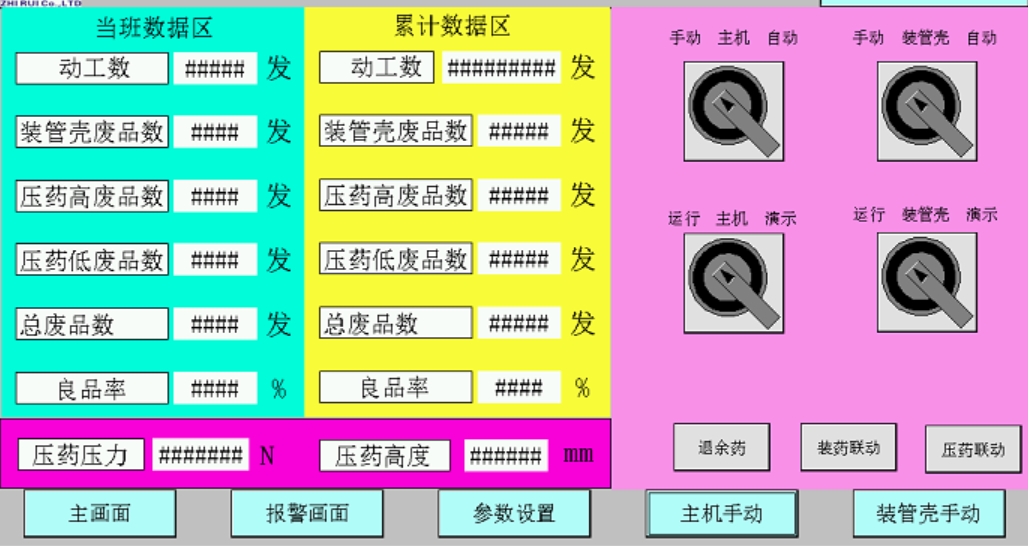

圖三    操作站初始界面

3.1.3  工作狀態的切換：

生產線工作狀態：手動狀態，演示狀態、單工位聯動狀態和自動狀態。任何情況下，系統只能進入一種工作狀態。

1. 演示狀態--- 自動生產線在自動模式下，可進入無模具演示模式。

2. 單工位聯動狀態---生產線調試或生產中出現異常情況時，往往需要生產只在某一工位進行生產，這就需要進入“單工位聯動狀態”。系統進入“單工位聯動狀態”后，可以通過現場操作站操作界面上的相應按鈕，人為進行各個工位的連續操作；

3. 自動狀態---進入“自動狀態”后，進入?yún)��?shù)設置（圖三），先設定（或確認）測量各工位測量高度的上下限，生產線就會按照工藝要求，自動的、連續的進行生產。

圖四  參數設置選擇界面

3.1.4   選擇手動模式時，在觸摸屏手動操作界面上（見圖五）選擇所要進行手動操作的工位，按下該工位所對應的按鈕（如“壓力缸動作”按鈕），

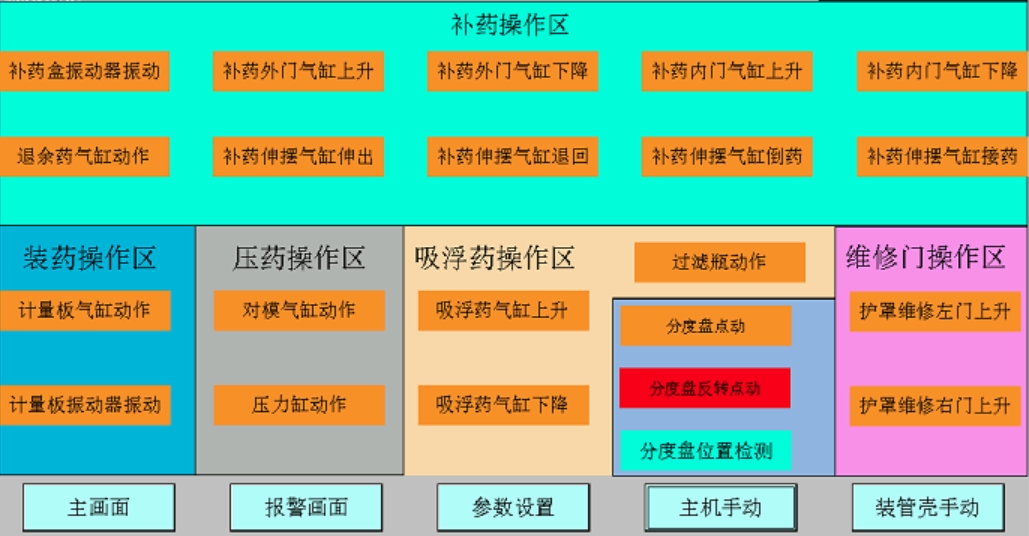

圖五    操作站上點動操作界面

注意： 手動狀態下操作時，一定要仔細觀察與操作動作相關工位的現狀，以避免發生碰撞。

3.1.5在自動模式下，選擇所要進行聯動操作的工位，按一下所對應的操作按鈕，便可使該工藝設備間獨立地完成一次完整的生產過程。

注： 與每一個工藝設備間所對應的聯動操作只有一個按鈕，按下按鈕，工位開始裝配，直到所有動作執行完畢。

3.1.6在報警畫面中，能夠查看實時報警信息。

四.生產前檢查

4.1.生產線上各個工藝設備間設備是否都在初始狀態，上料盤是否到位。

4.2各個設備檢修門是否關閉。

4.3上料盤是否到位；生產條件是否具備；

4.4 操做站監控系統報警提示欄是否還有報警提示存在；

4.5 生產線在自動生產過程中，如果遇到意外情況（如：控制程序紊亂、誤動作等），請迅速按下設在生產現場、操做箱上的“急停”按鈕，立即停止生產；

五.注意事項

5.1定期查檢與維護線路，發現隱患應及時處理。

5.2 嚴禁在上位機上私自插入U盤等移動設備。

5.3 非專業人員，嚴禁打開防爆控制柜。

5.4 嚴禁違規操作設備。

5.5 嚴禁暴力使用設備。

5.6 需控制車間的濕度和溫度。

 西安優特自動化

2025.3.16
