西寧南川工業區水廠控制系統

一、概述：

該系統為西寧南川工業園區水廠控制系統。系統設備主要由三臺315KW加壓泵，加壓泵進出口電動閥、清水池進出口電動閥、清水池排放電動閥、廠區總進出水電動閥等組成。

控制系統主要由315KW變頻器，PLC，觸摸屏，上位機，壓力變送器、MODBUS流量計、液位變送器等組成。

PLC為西門子1500系列產品，變頻器為國產易能品牌，觸摸屏為昆侖通泰15寸物聯網屏，上位機為研祥品牌，上位機組態軟件為北京三維力控。PLC通過MODBUS/TCP通訊連接觸摸屏及上位機。

PLC實現加壓泵的啟停、電動閥的開關邏輯控制，PLC實時采集溫度、壓力、液位模擬量4~20MA信號，經過運算輸出，流量計通過MODBUS通訊方式讀取實時流量及累計流量。

二、觸摸屏相關操作：

2.1 登陸畫面：

圖1   登陸畫面

2.2 負責人及操作人員登陸：

在畫面1中按下“用戶登陸”按鍵，彈出如下圖2，選擇“負責人”或“操作員”輸入正確密碼后可以登陸系統；

圖2  密碼輸入畫面

2.3 負責人及操作人員修改密碼：

“負責人”或“操作員”登陸后，可以修改自己的密碼，按下“改變密碼”按鍵，彈出如下圖3，“負責人”或“操作員”就可以改變自己的密碼；

圖3   密碼修改畫面

2.4  權限管理：

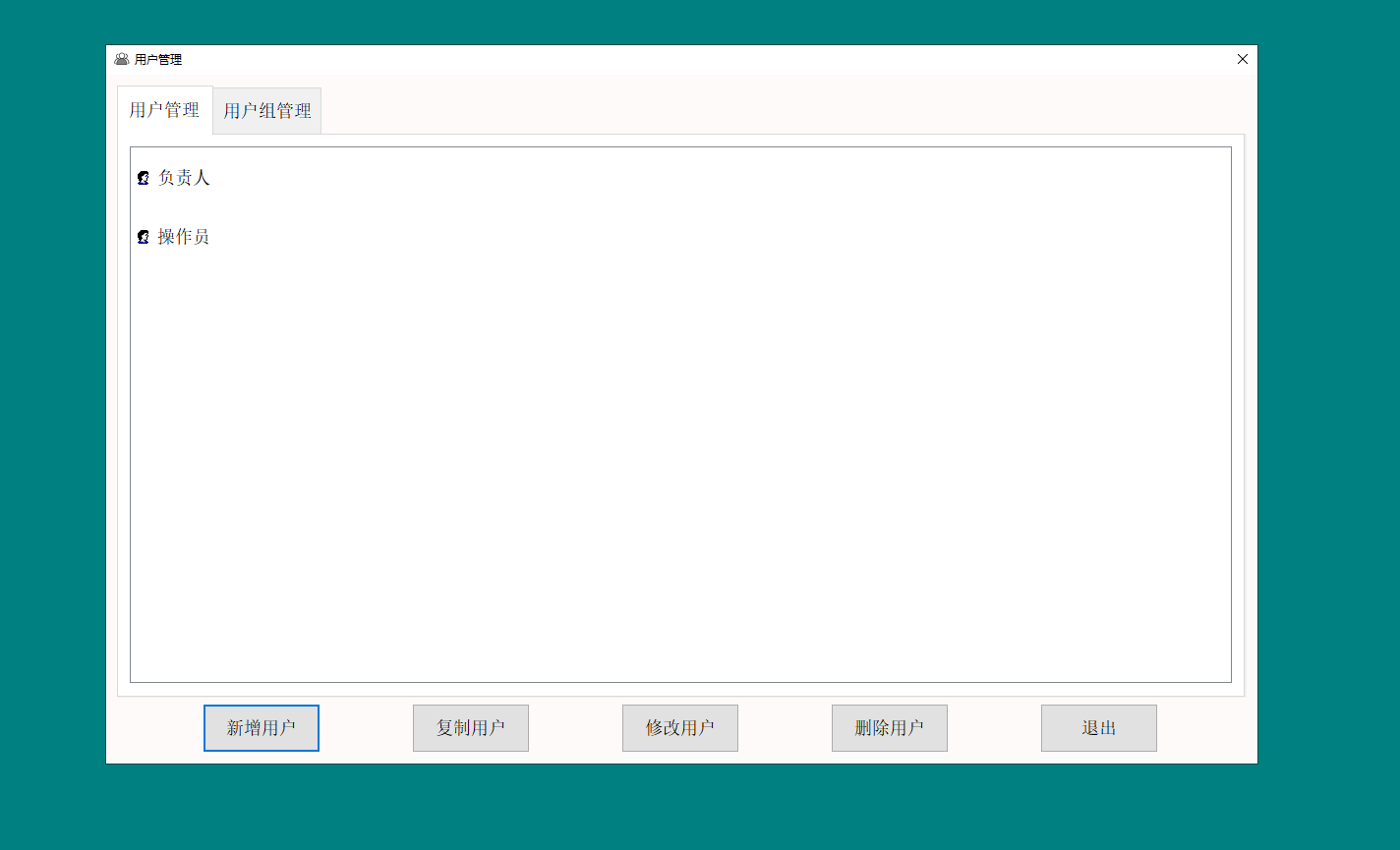

在登陸畫面中，按下“權限管理”按鍵，彈出如下圖4，可以在自己權限范圍內，增減用戶及修改登陸密碼；

圖4   權限管理

2.5  流程畫面1：

    下面是水廠觸摸屏流程一畫面，其中三臺加壓泵為315KW，為變頻控制方式。所有閥門為電動閥，均為雙電控控制方式，兩個清水池、一個吸水井具有液位實時數據顯示，閥門有開關到位狀態顯示。

    下邊為閥門、加壓泵、潛水泵操作換畫面按鈕，按下可以進入相應畫面。

圖5  流程畫面一

2.6  加壓泵操作畫面：

    如下圖，三臺加壓泵在變頻柜內選擇遠程 就地模式，按下“啟動”“停止”按鈕，實現加壓泵的啟停，有運行及故障指示，可實時修改變頻器頻率。

圖6  加壓泵操作畫面

2.7  閥門操作畫面：

圖7  廠區閥門操作1

圖8 廠區閥門操作2

閥門操作分為三幅畫面，分別為廠區閥門操作1，廠區閥門操作2，水泵房閥門操作。每個閥門均有自動手動狀態顯示，并有閥門開關到位指示，按下“開閥”“關閥”即可實現閥門的手動操作。自動時，閥門根據邏輯關系自行打開或關閉。

圖9  水泵房閥門操作

2.8  潛水泵操作畫面：

圖10  潛水泵操作畫面

  如上圖，兩臺潛水泵在就地控制箱內選擇自動 手動模式，按下“啟動”“停止”按鈕，實現潛水泵的啟停，并有運行故障指示。

2.9  參數設置畫面：

圖11  參數畫面

       如上參數畫面，有兩個進水、一個出水流量計可查看累計流量，出水濁度、出水余氯，隨時在線監控，兩個清水池液位設置分為手動、自動兩種方式。軟件具有參數設置正確性及合理性判斷功能。

2.10  報警畫面：

   如下圖為報警畫面，系統可實時產生報警信息，提醒操作人員，排除故障，快速恢復系統正常運行。

圖12   報警畫面

三、上位機相關畫面：

3.1  操作員操作

啟動電腦點擊力控軟件進入力控操作畫面選擇項目點擊運行（如圖13）進入系統流程畫面。

圖13  上位機軟件起始畫面

3.1.1  流程畫面

       通過流程畫面可以對加壓泵，潛水泵，閥門等進行操作，參數設置畫面， 報警畫面互相切換。

圖14  流程畫面

 3.1.2  加壓泵操作

       進入加壓泵操作畫面（如圖15），在就地箱將手自動旋鈕切換到自動狀態，畫面對應的遠程模式標簽由白色變成綠色，可以在頻率顯示框修改變頻器設定頻率，點擊啟動按鈕加壓泵運行，點擊停止按鈕加壓泵停止。

     圖15 加壓泵操作畫面

3.1.3閥門操作

       將就地箱手自動旋鈕切換到自動狀態，閥門畫面（如圖16）對應的自動狀態標簽由白色變成綠色，就可以對閥門進行操作，點擊開閥對應的閥門會打開，當閥門開到位時，對應的標簽由白色變成綠色，關閥點擊關閥按鈕，對應的閥門會關閉，閥門關到位時，對應的閥門標簽由白色變成紅色。

 圖 16  廠區閥門操作1

3.1.4參數設置

             參數設置需要管理員權限，點擊參數設置按鈕，會顯示需要管理權限，彈出登錄窗口，通過密碼（賬戶名：anmin 密碼：654321）可以進入（如圖17），登錄后可以對液位上下限進行設置，流量進行查看。清水池手自動設置，當旋鈕切換到自動狀態時，清水池出現下限報警會自動開啟進水閥門，上限報警會自動關閥。

圖17  參數設置畫面

3.1.5報警畫面

   報警畫面當信息字為紅色時，處于故障狀態。字為藍色時，故障已復位。

圖18  報警畫面

四.運行注意事項

4.1.參數設置需要專業人員根據需要才能修改，一般操作員禁止隨意更改，設置不當會造成系統故障。

4.2.發現設備故障，需要查找判斷，并妥善處理才可以繼續操作設備，不可以帶故障繼續運行，可能會造成事故或擴大故障。

4.3.計算機上嚴禁玩游戲，看視頻電影，聽音樂�？赡茉斐捎�(jì)算機系統崩潰。不要存儲無關的文件。不可當作辦公使用。必須專用于控制系統。
