制冷機組控制系統說明

一、系統簡介：

本系統共有三套制冷機組，12個冷庫集中控制。

每套機組中有兩臺壓縮機，一臺冷凝水泵，一臺冷卻風機。1-8號冷庫根據各個冷庫實時溫度可啟停制冷控制，9-12號冷庫除制冷控制外，還有定時化霜控制功能。

二、系統構成：

1）硬件組成：西門子S7 200 smart PLC兩套、西門子10寸觸摸屏一臺、斷路器、接觸器、熱繼電器、中間繼電器、按鈕、指示燈、開關電源、壓力變送器、溫度變送器、熱電阻傳感器等。

   PLC(可編程控制器)是整個系統的控制核心，模擬量計算等各種運算、控制輸出執行功能都通過它來實現；彩色觸摸屏上生成組態畫面形象準確的顯示整個生產流程，實時監控各個壓縮機組中壓縮機、水泵、風機的運行、停止?fàn)顟B(tài)，各個冷庫的溫度等實時數據。

2）軟件組成：西門子S7_200  smart 編程軟件，西門子wincc  flexible組態軟件。

三、系統運行方式：

每套機組可在觸摸屏旋鈕上選擇“運行”“停止”工作方式；同樣，每個冷庫也可在觸摸屏旋鈕上選擇“運行”“停止”工作方式。

機組選擇運行方式后，工作過程：機組低壓力實時監測值大于觸摸屏低壓力啟動設置值時，機組壓縮機1啟動，延時120秒后壓縮機2啟動。

機組低壓力實時監測值小于觸摸屏低壓力停止設置值時，機組壓縮機1停止，延時30秒后壓縮機2停止。

機組高壓力實時監測值大于機組冷凝水泵啟動值時，機組冷凝水泵啟動，機組高壓力實時監測值小于機組冷凝水泵停止值時，機組冷凝水泵停止。

機組高壓力實時監測值大于機組冷卻風機啟動值時，機組冷卻風機啟動，機組高壓力實時監測值小于機組冷卻風機停止值時，機組冷卻風機停止。

各個冷庫溫度大于等于溫度上限時，開始制冷；各個冷庫溫度小于等于溫度下限時，制冷停止；

9到12號冷庫，根據冷庫化霜間歇與化霜時間自動進行化霜。

四、觸摸屏操作說明：

  本系統操作屏采用了西門子smart 10’觸摸屏，組態軟件為wincc  flexible。共有9副畫面，分別是：首頁畫面、一號機組流程畫面、二號機組流程畫面、三號機組流程畫面、參數設置一、參數設置二、參數設置三、操作畫面、報警畫面。

 首頁畫面為公司簡介畫面；

一、二、三號機組畫面為機組流程畫面；

參數設置一、二、三分別為機組相關參數設置畫面；

操作畫面可選擇一、二、三號機組及各個冷庫的“運行”“停止”工作方式；

報警畫面為各種故障信息顯示。

首頁畫面

一號機組畫面

二號機組畫面

三號機組畫面

參數畫面一

參數畫面二

參數畫面三

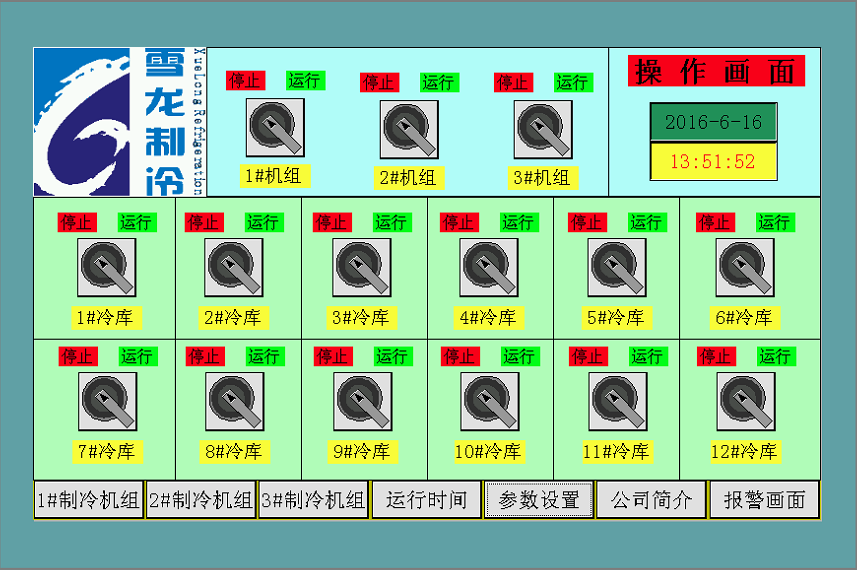

操作畫面

報警畫面

五、操作說明及注意事項

1、        操作說明：

1）        當觸摸屏24V電源正常接入時，觸摸屏上電自動運行在初始畫面下；

2）        根據運行情況通過畫面底部的按鈕可將畫面切至需要的畫面下(一般流程畫面為主畫面)

3）        在主畫面和任何畫面下都可在各個畫面之間靈活切換

4）        當系統或主要設備出現異常或故障時，可在任何畫面下看到報警器閃爍，點擊可查看具體報警內容。

5）        在常見故障及處理中可以指導檢修人員進行故障查詢及處理

6）        一般不建議在屏上對設備進行起、停操作。

7）        觸摸屏自身設有屏保功能，輕觸屏面，背景燈自行點亮

注意事項：

1、        不得用利器損傷觸摸屏；

2、        避免震蕩及電磁干擾觸摸屏與其他設備間的通訊；

3、        定期清理觸摸屏及檢查、緊固接線。

西安優特自動化
