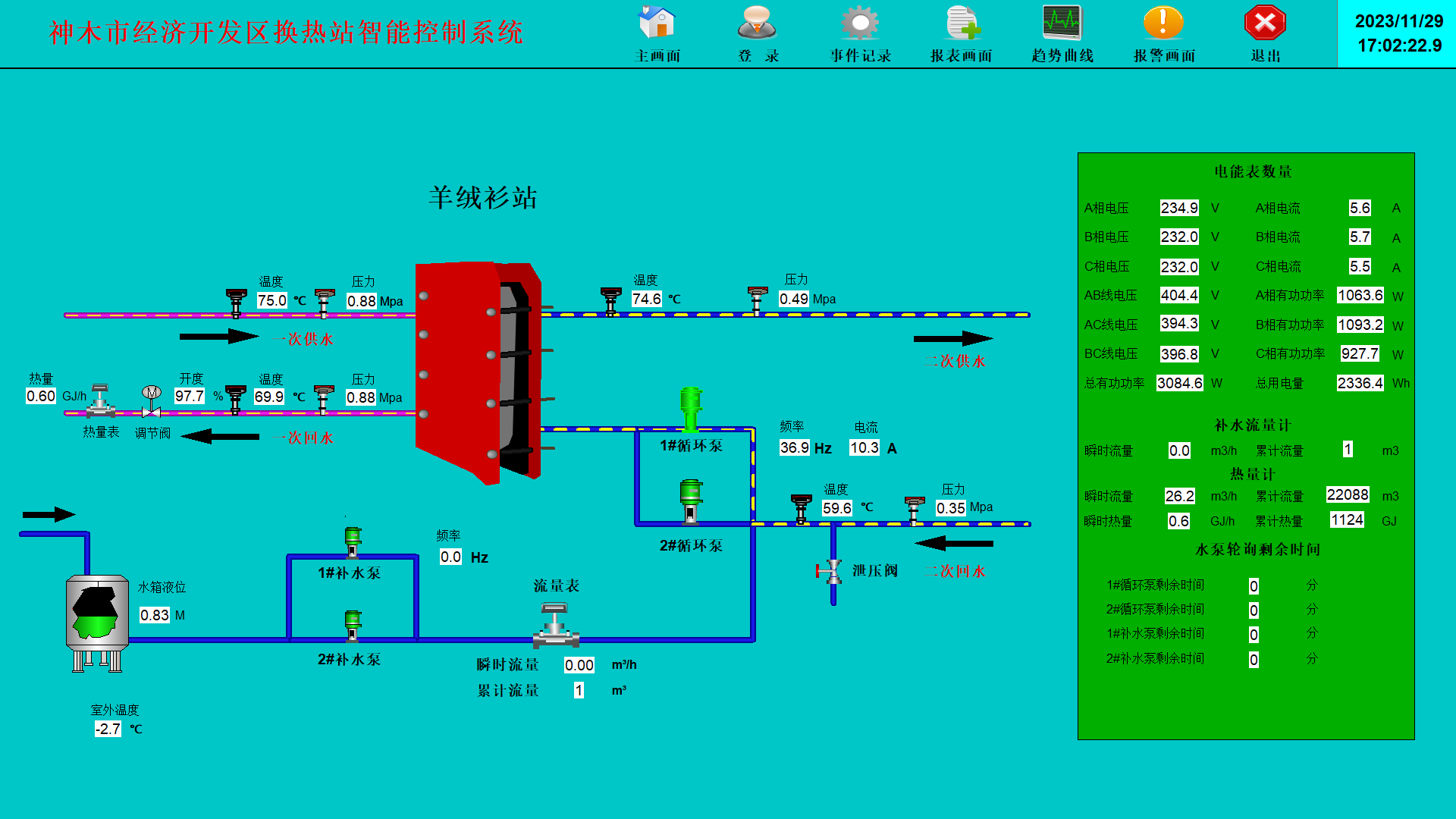

圖3-2-3 流程畫面

(1) 進入畫面后，實時顯示當前站的一次網和二次網供回水壓力、溫度，熱量、流量、用電量損耗和閥門開度等數據。

(2) 畫面顯示一次網瞬時熱量、補水瞬時流量等能量損耗數據，

(3) 機組循環泵、補水泵的運行狀態、頻率和電流等數據也實時顯示在當前畫面中。

(4) 點擊“1#循環泵”，進入?yún)��?shù)設置畫面。

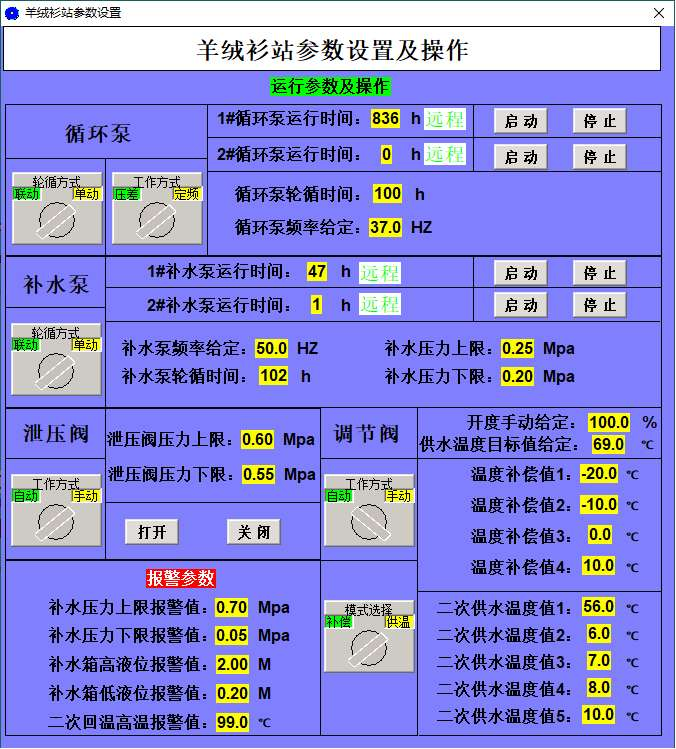

 圖3-2-4  參數設置畫面

(1) 循環泵：通過輸入工作頻率，改變循環泵運行頻率，（工作模式為單動）點擊“啟動”“停止”按鈕，可啟停對應水泵。（工作模式為聯動）循環泵會根據輪循時間，水泵依次交替運行。循環泵低于二次供水壓力上下限時，水泵停止運行，壓力恢復正常值時，誰泵自動啟動。

(2) 補水泵：通過輸入工作頻率，改變補水泵運行頻率，（工作模式為單動）點擊“啟動”“停止”按鈕，可啟停對應水泵。（工作模式為聯動）補水泵會根據輪循時間，水泵依次交替運行。當二次回水壓力低于設定值，水泵啟動，高于設定值時，水泵停止。

(3) 泄壓閥：按鈕位于“自動”模式，當二次供水壓力高于上限設定值，閥門開啟，低于下限設定值時，閥門關閉。按鈕位于“手動”模式，點擊“打開”“關閉”按鈕，可打開與關閉閥門。

(4) 調節閥：調節閥有手自動模式，旋鈕位于“手動”模式，閥門開度直接輸入百分比值。旋鈕位于“自動”模式，可分為“供水溫度”和“溫度補償”兩種方式進行工作。

(5) 旋鈕位于“供水”模式，調節閥根據二次供水溫度和設定目標溫度，自動調節閥門開度。

(6) 旋鈕位于“補償”模式，調節閥根據室外溫度和設定溫度曲線，自動調節閥門開度。

(7) 報警參數：通過設置報警參數，可以使系統運行更加安全和穩定。

(8) 補水壓力上限或者下限報警，循環泵停止運行，壓力恢復時，循環泵自動啟動，補水箱高液位只產生報警，低液位停止補水泵，液位恢復正常時，允許補水泵啟動。二次回溫報警只產生報警信息。

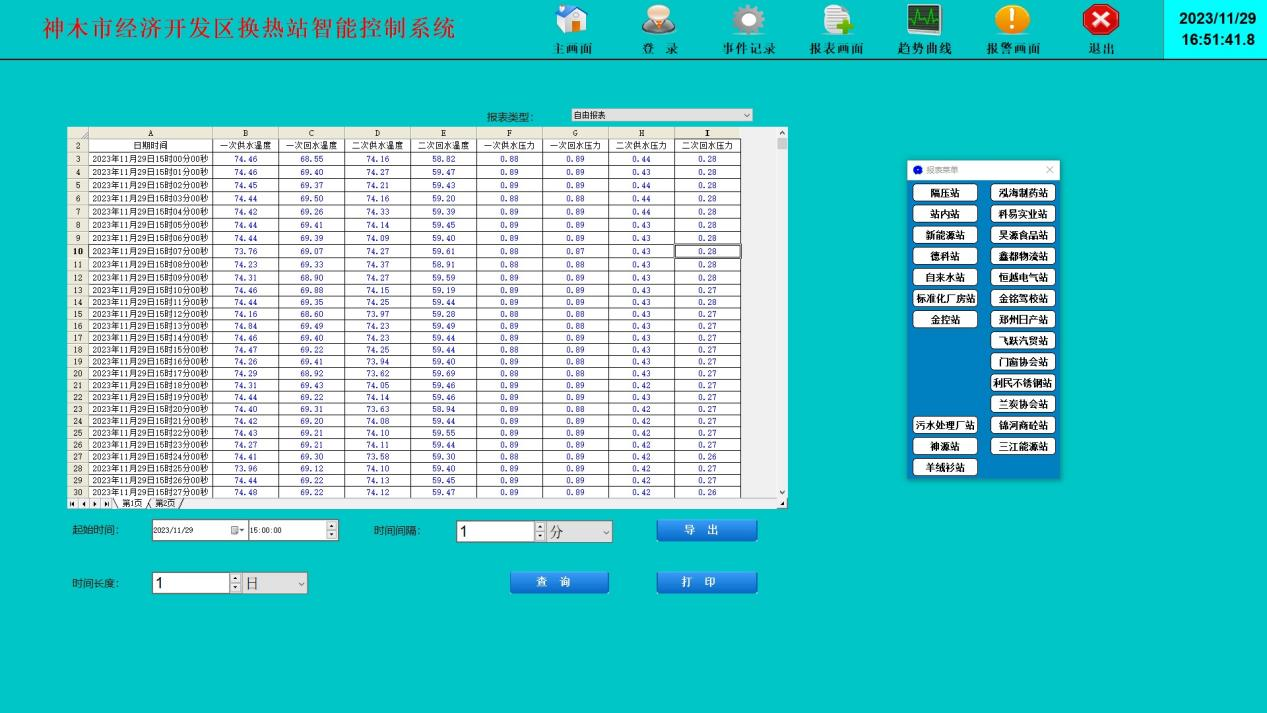

 圖3-2-5 數據報表

(1) 進入報表主菜單后，點擊菜單上的站名，進入對應的站數據報表。

(2) 在報表內型下拉框選擇則報表類型：自由報表、日報表、月報表、年報表。

(3) 設置查詢起始時間、查詢時間長度、時間間隔后點擊“查詢”按鈕，即可生成所查詢的歷史報表。

(4) 點擊“導出”按鈕，可以將查詢的報表導出指定的目錄，報表以XLS格式保存。

(5) 點擊“打印”按鈕，可以將查詢的報表打印。在彈出的打印選項中，可以設置打印的條件。

(6) 點擊表中“第一頁”，顯示為運行數據報表，點擊表中“第二頁”，顯示為能耗數據報表，

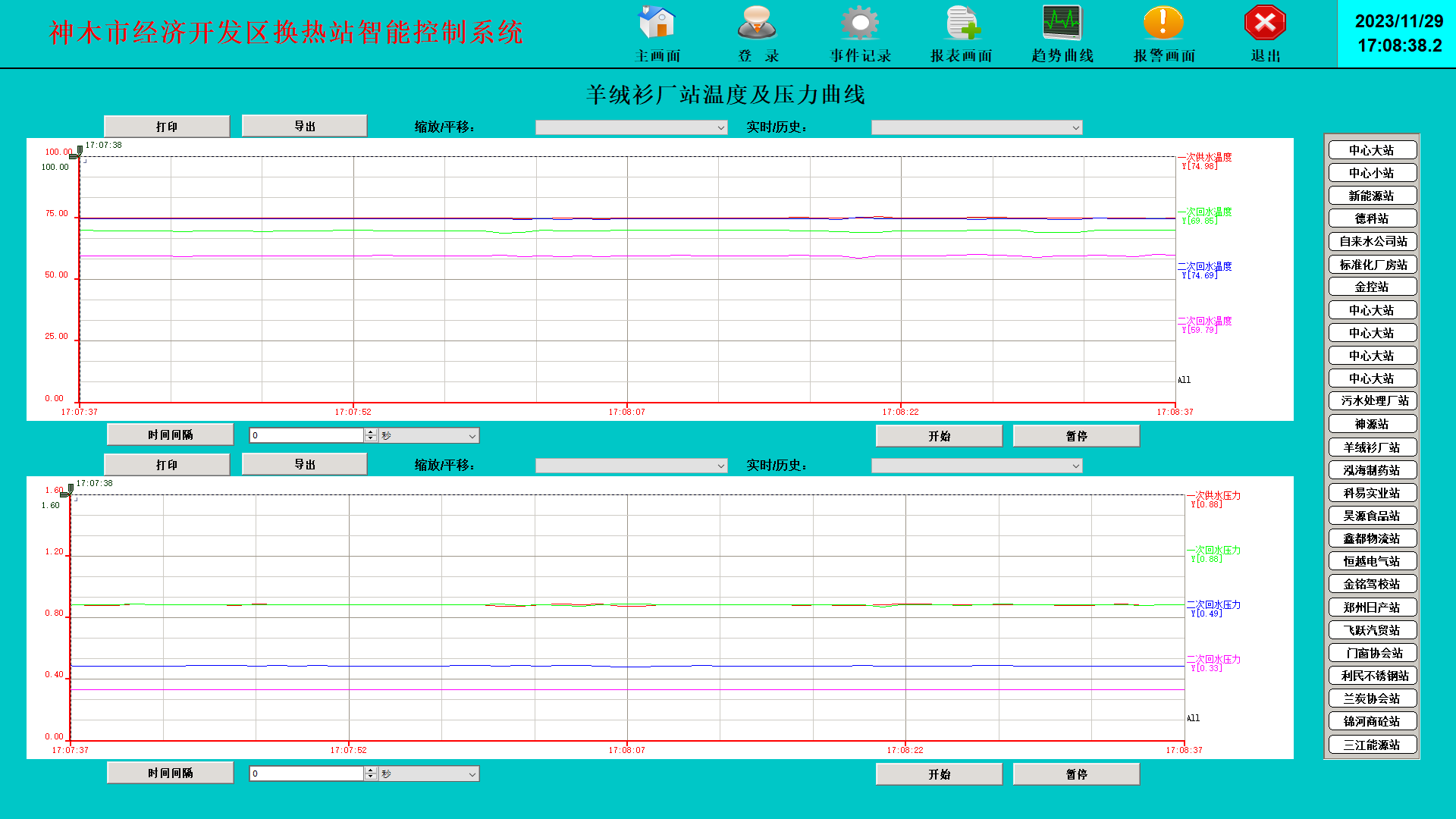

圖3-2-6 實時曲線畫面

(1) 進入曲線畫面后，點擊右側菜單上的站名，畫面會顯示對應的站的曲線。

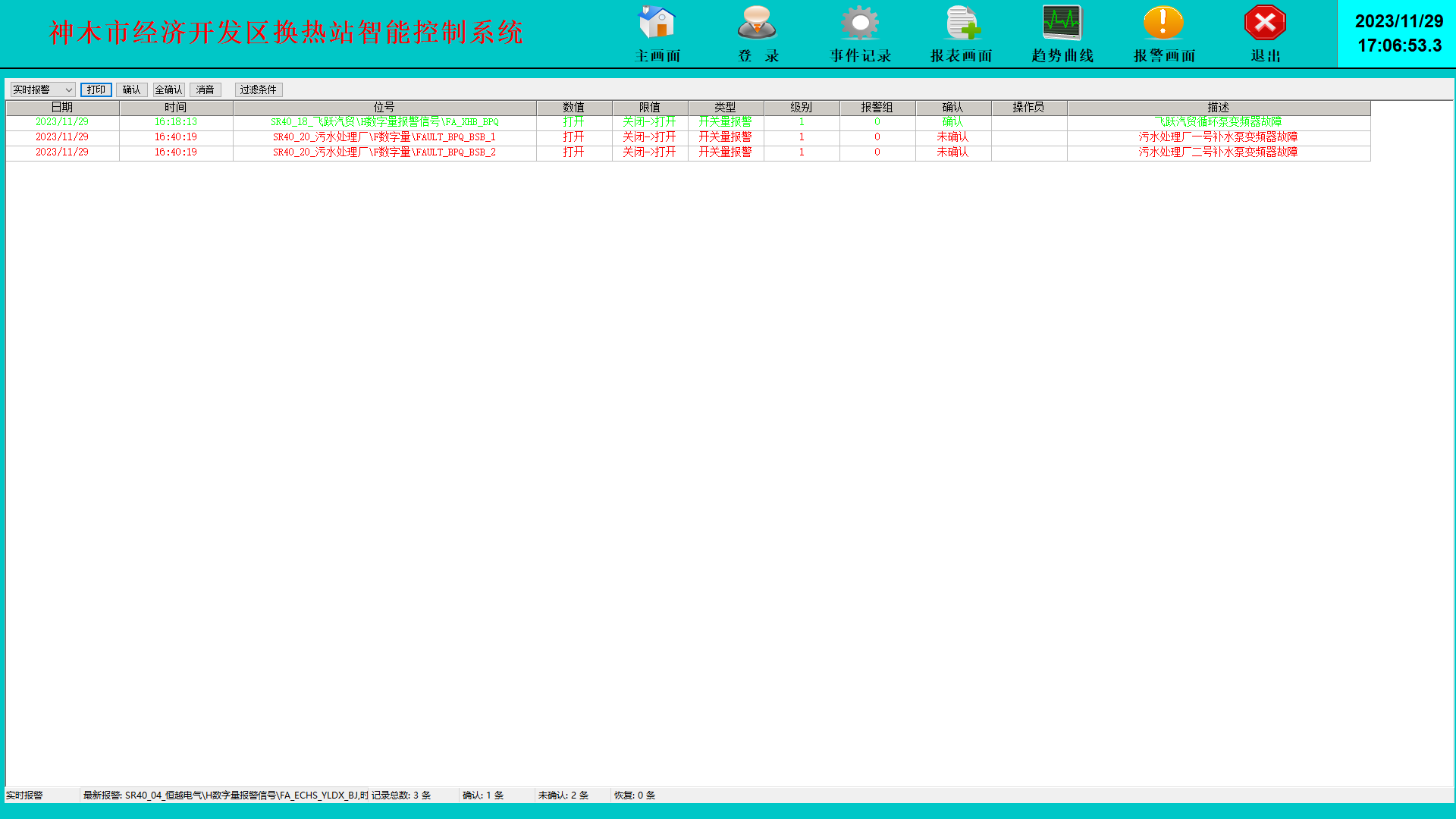

 圖3-2-7 報警畫面

(1) 當系統產生報警時，報警畫面實時顯示報警內容，并發出聲音提示音。

(2) 表中紅色內容為新產生的報警，操作員未進行確認。綠色內容為，操作員已確認的報警。藍色內容為自動恢復報警。

(3) 表的左上角操作欄中，可以選擇“實時報警”或“歷史報警”，當選擇“實時報警”時表中顯示當前系統實時產生的報警，包括確認、未確認和自動恢復的報警。當選擇“歷史報警”時，需要輸入查詢的起始和結束時間，點擊“查詢”后。表中顯示當前時間段產生的報警，包括確認、未確認和自動恢復的報警。

(4) 消音：當系統發出報警聲音時，可點擊左上角操作欄中的“確認”或“消音”按鈕，即可停止聲音。

(5) 打�。狐c擊左上角操作欄中的“打印”按鈕，即可打印當前的表格。

四、注意事項

(1) 在對計算機、打印機開機以前應先打開ups電源,再對計算機等配套設備依次進行開機,避免電壓不穩對計算機造成的損害。

(2) 不得私自修改工控機中的設定參數,避免聯鎖設備受到損害,引起事故。

(3) 除維護人員正常工作外,不得私自拆裝現場工控機等。

(4) 除工作需要的正常操作外,不得私自切換工控機畫面,以免不能在第一時間內查看現場狀況,造成事故.

(5) 因操作人員誤操作對工控機畫面中所顯示的參數進行修改,應立即聯系維護人員進行恢復,以免造成事故。

(6) 由于操作人員誤操作對電動執行機構進行動作,應立即恢復原況。

(7) 操作人員在對設備清潔、吹掃過程中無意動開關或線路,都應在最短時間內恢復,把損失減到最小。

(8) 不得擅自離崗,要及時調整各工藝參數，保證系統穩定運行。

(9) 不得將工控機上“軟件狗”隨意插拔，避免系統網絡中斷。

(10) 不得將U盤、移動硬盤等設備接入工控機，避免工控機中毒，造成系統癱瘓。
