一、概述

神木市經濟技術開發區換熱站智能控制系統，利用物聯網做為技術手段，實現遠程監測、數據分析、遠程控制和智能調度等功能，為城市的供熱帶來了創新技術和發展?jié)摿Α?/font>

多種變頻控制模式和溫度控制模式供用戶選擇，單個換熱站自動控制系統，包括電源柜、變頻器柜和控制柜組成，其中控制柜內安裝有4G遠程模塊、無線AP等設備、站內還安裝有高清廣角攝像頭，實時監測站內情況，實現對換熱機組全面的自動控制。

控制系統使用西門子S7-200smart 系列 PLC作為控制器，經過模擬量擴展模塊讀取現場變送器采集到的數據，用于控制外部設備和遠傳至觸摸屏和上位機進行顯示。現場操作使用西門子line 700 觸摸屏，簡單直觀，包括流程畫面、操作畫面、參數畫面和報警畫面等。

中控室LED大屏用于顯示視頻監控畫面或者組態軟件畫面。觸摸屏和上位機為并行操作方式，根據設置參數自動運行，從而來控制每個換熱站的設備。

二、硬件部分

2.1站內設備

(1) PLC控制柜，用于采集現場儀表，閥門開度等數據，并能遠程控制水泵和閥門。

(2) 高清廣角攝像頭視野更廣闊，能夠全面查看站內設備情況。大容量硬盤錄像機，能夠存儲大約30天視頻。

(3) UPS在市電斷電后能夠系統繼續提供電源，保障了系統的穩定性。

(4) 4G模塊讓PLC與公網連接，通過微信小程序能夠遠程查看站內數據，顯示報警信息。

(5) 無線AP讓站內網絡通過無線方式與中控室連接，讓通訊網絡更加快捷。

(6) 煙霧傳感器實時監測站內環境，如發生火災會直接觸發報警，并將報警信息上傳至中控室。

(7) 水浸傳感器實時監測站內有無漏水情況，如站內發生漏水，當水到達傳感器時，會直接觸發報警，并將報警信息上傳至中控室。

2.2現場控制柜

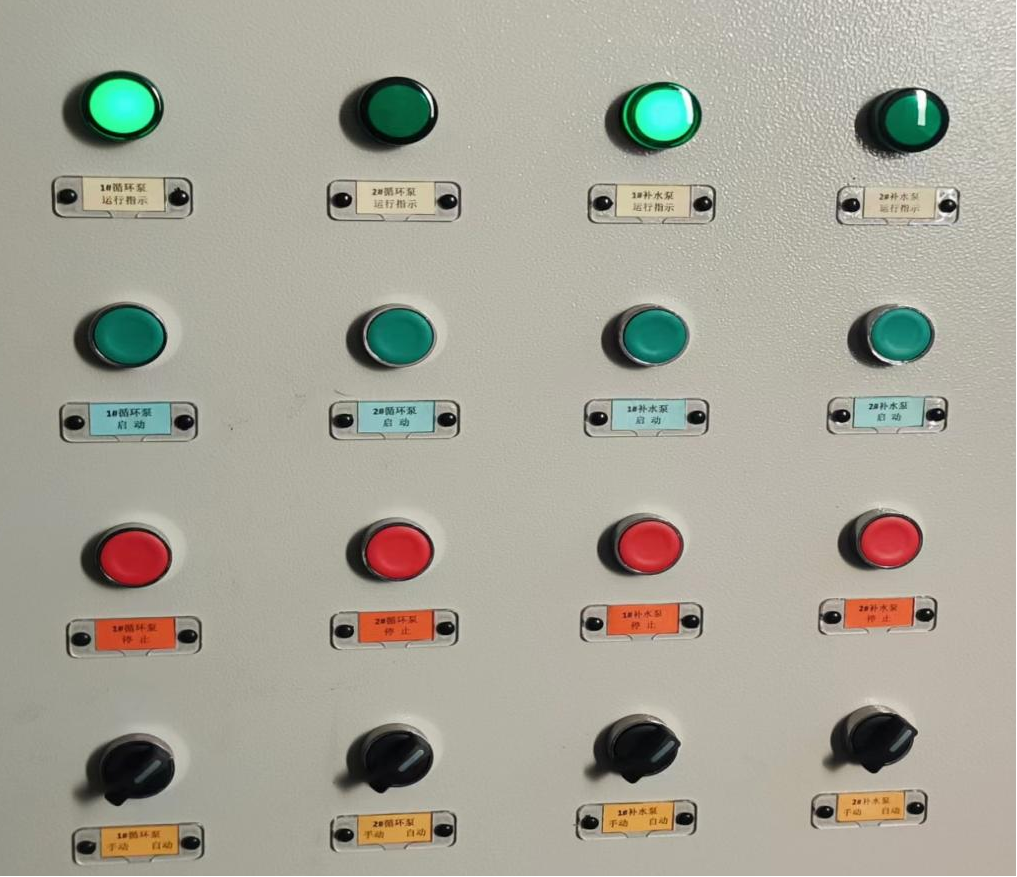

(1) 圖2-1-1為現場控制柜操作面板， 綠色指示燈為水泵運行指示，綠色按鈕為水泵啟動按鈕，紅色按鈕為水泵停止按鈕，黑色旋鈕為水泵手自動切換旋鈕。

(2) 循環泵和補水泵為手自動控制方式。

(3) 當旋鈕位于“手動”模式，按控制面板上的“啟動”或“停止”按鈕，來控制水泵的啟停，此時水泵無任何連鎖控制。

(4) 當旋鈕位于“自動”模式，觸摸屏和上位機可并行控制水泵，根據設定參數自動運行。

圖2-1-1 控制柜操作面板

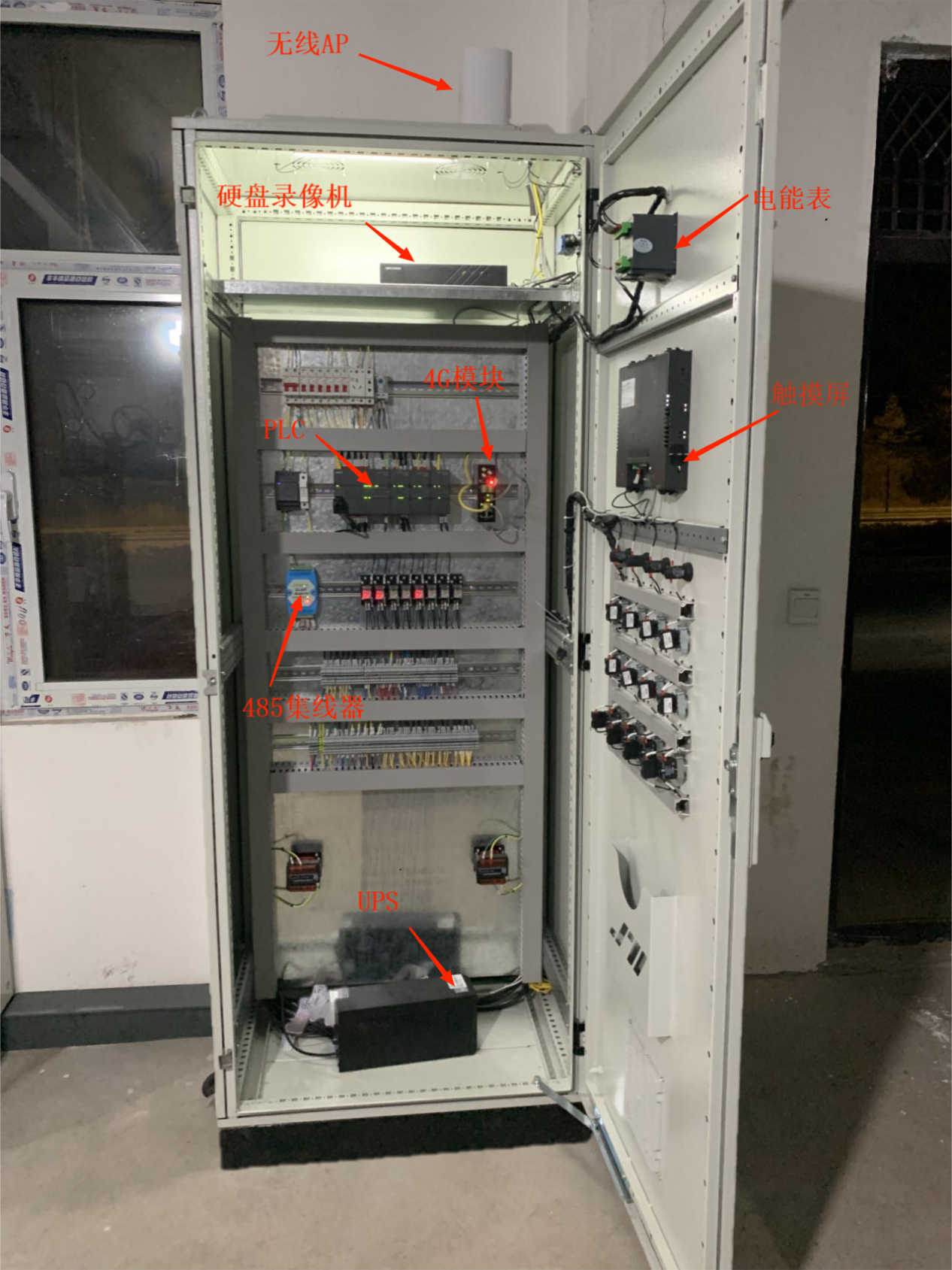

圖2-1-2 現場控制柜內設備

三、軟件部分

3.1觸摸屏

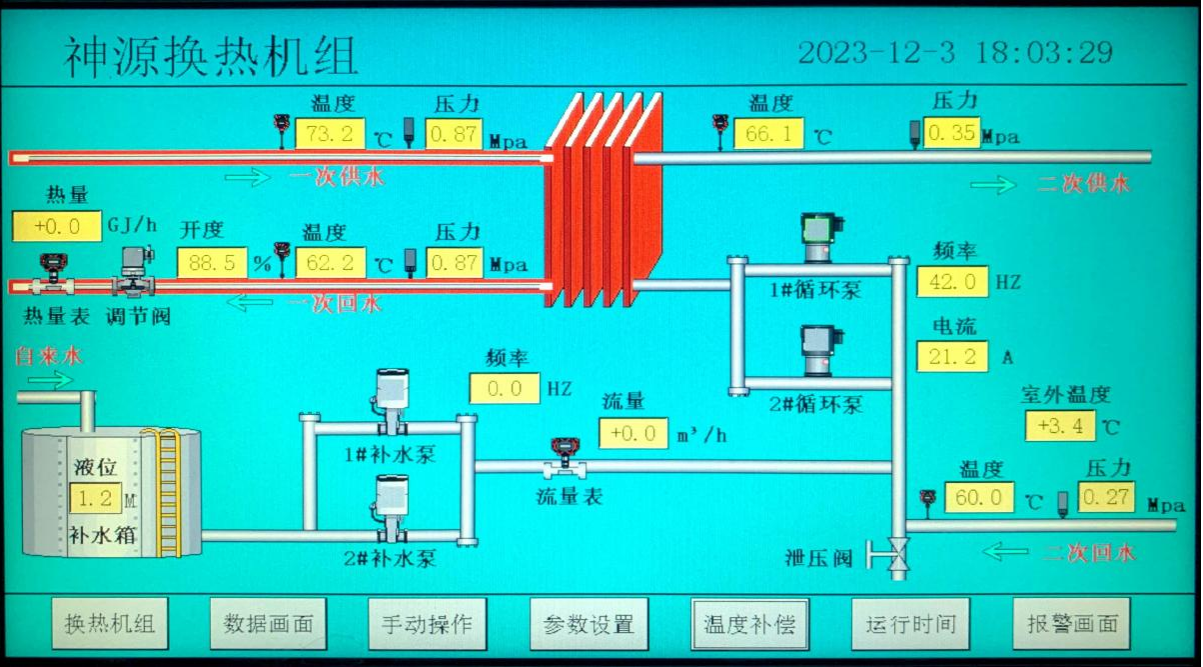

圖3-1-1 主畫面

(1)通過觸摸屏底部菜單欄“換熱機組”按鈕，進入當前畫面。

(2)畫面顯示站內換熱機組一次網和二次網供回水壓力、溫度，調節閥開度，以及室外溫度等數據。

(3)畫面顯示一次網瞬時熱量、補水瞬時流量等能量損耗數據，

(4)機組循環泵、補水泵的運行狀態、頻率和電流等數據也實時顯示在當前畫面中。

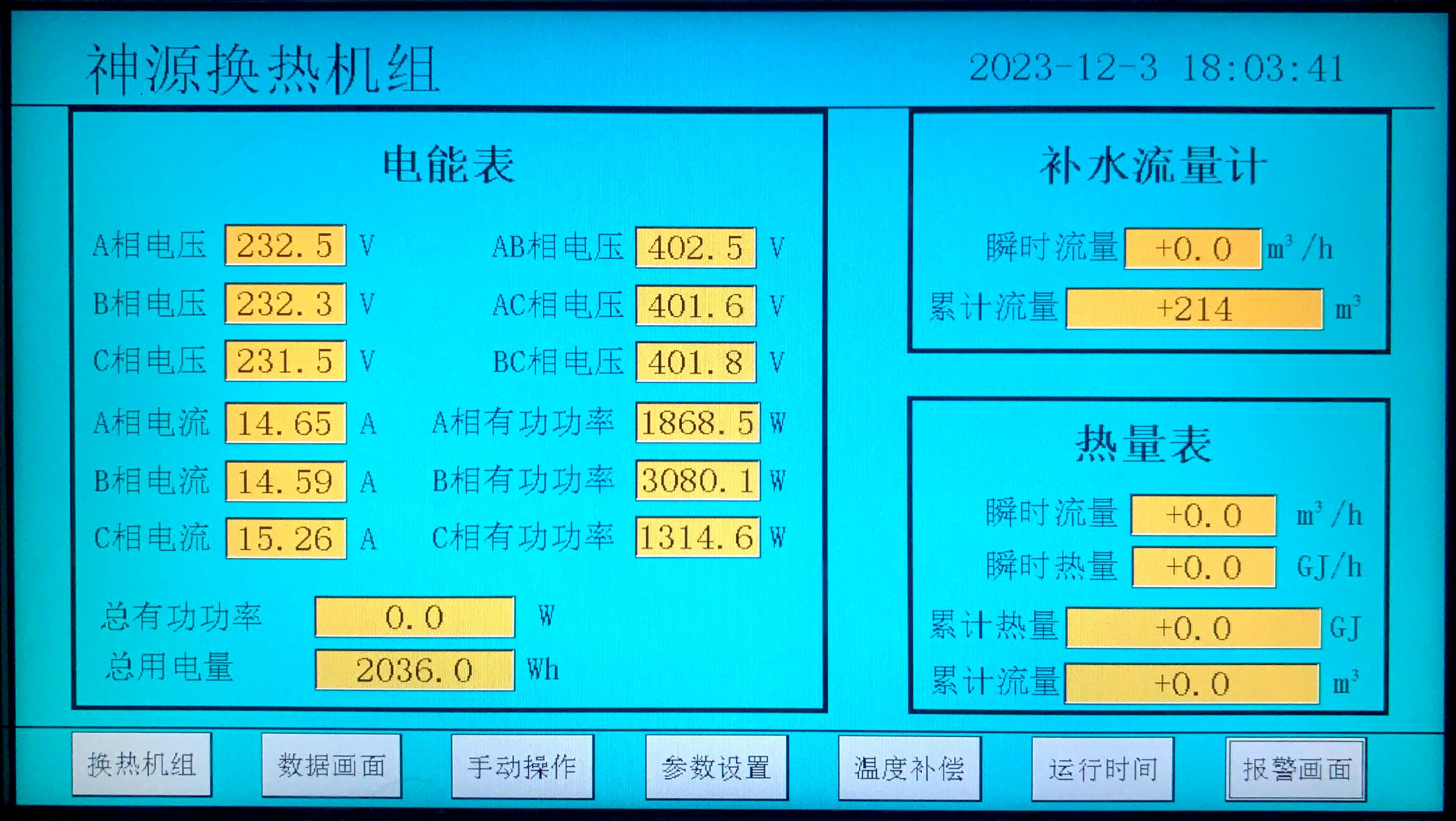

                               圖3-1-2 數據畫面

(1) 通過觸摸屏底部菜單欄“數據畫面”按鈕，進入當前畫面。

(2) 畫面顯示本站電能參數，如：相電壓、線電壓、相電流、三相有功功率，用電量。

(3) 畫面顯示二次網補水瞬時流量和累計流量，一次網瞬時流量、熱量，累計流量、熱量。

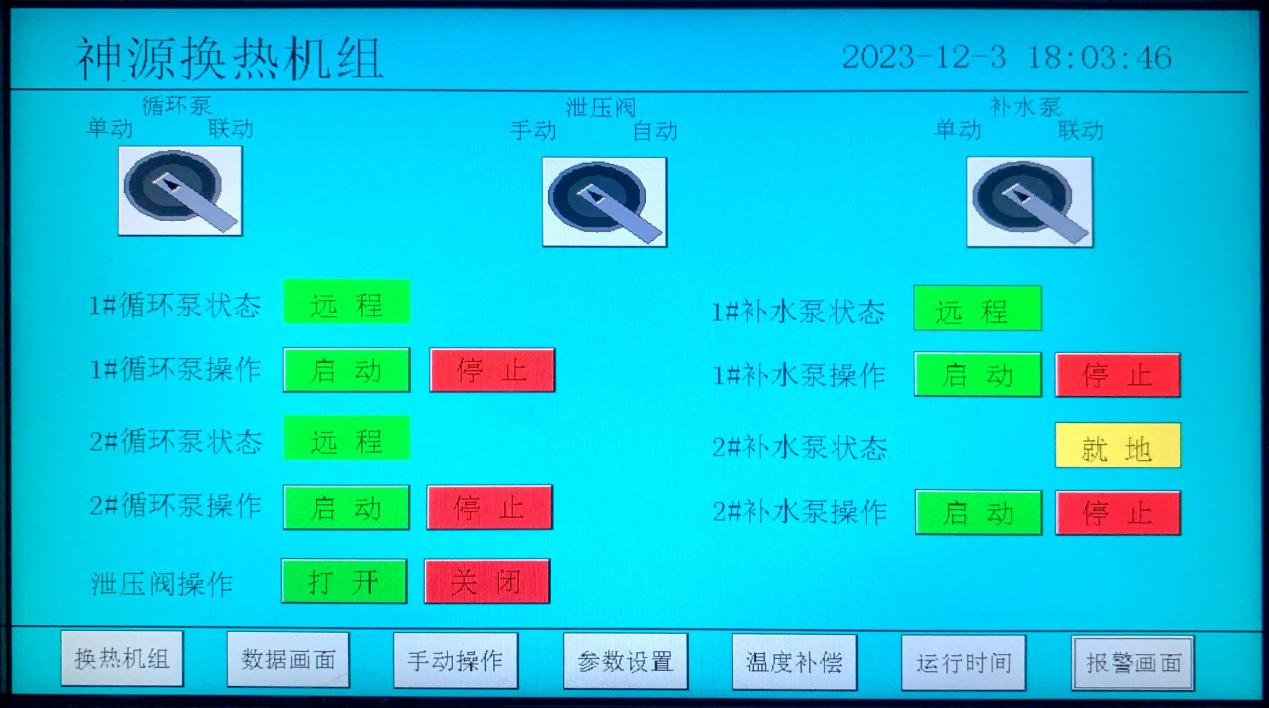

圖3-1-3  手動操作畫面

(1) 通過觸摸屏底部菜單欄“手動操作”按鈕，輸入用戶賬號：ADMIN密碼：666666，點擊“確定”，進入當前畫面。

(2) 當水泵狀態為“遠程”時，可對水泵進行啟停操作。

(3) 水泵工作模式分為“單動”和“聯動”，選為“單動”時，按下“啟動”按鈕，水泵開始運行。按下“停止”按鈕，水泵停止運行。選為“聯動”時，水泵為輪循工作模式，水泵根據設定的時間，輪循交替運行。

(4) 泄壓閥工作模式分為“手動”和“自動”，選為“手動”時，按下“打開”按鈕，閥門打開。按下“關閉”按鈕，閥門關閉。選為“自動”時，閥門根據設定的參數，自動運行。

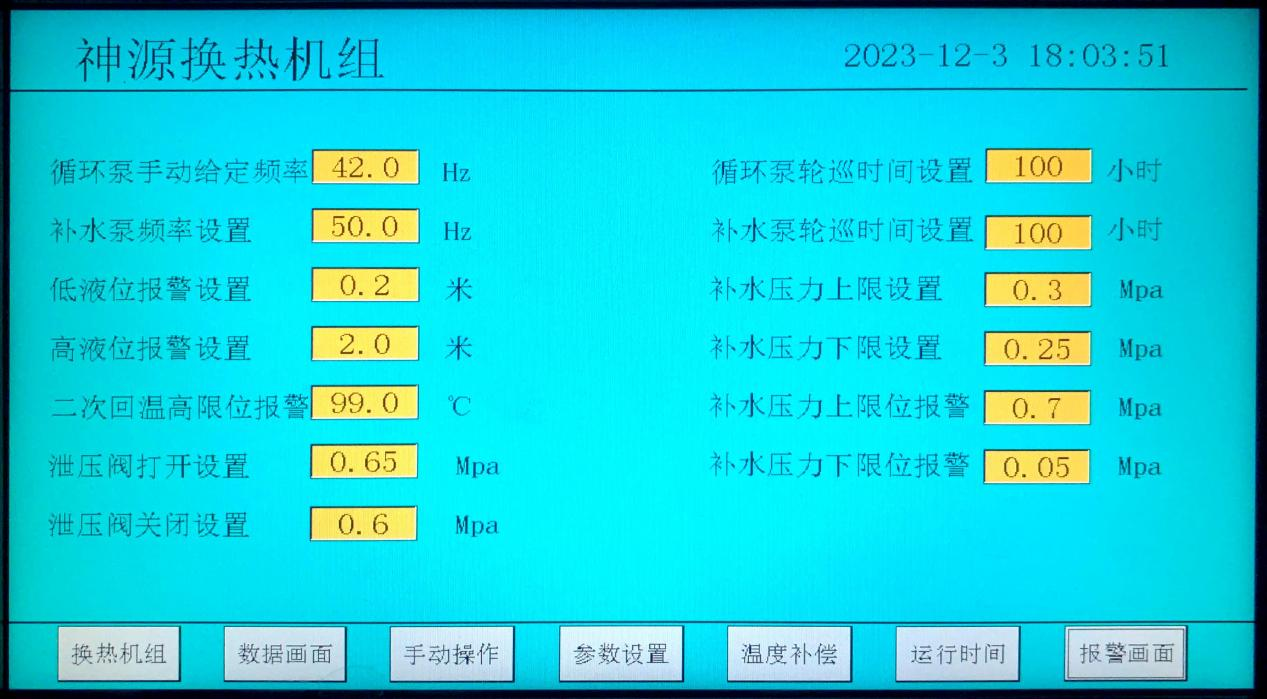

     圖3-1-4  參數設置畫面

(1) 通過觸摸屏底部菜單欄“參數設置”按鈕，輸入用戶賬號：ADMIN密碼：666666，點擊“確定”，進入當前畫面。

(2) 本畫面可以設置水泵運行頻率，當水泵為“聯動”工作模式，會根據輪循時間工作。

(3) 補水壓力上下限設置，保證二網供水壓力的穩定。

(4) 當二次供水壓力超過泄壓上限值，泄壓閥打開，壓力下降至泄壓下限值，泄壓閥關閉。

(5) 當水箱液位超過高限值或者低于低限值，系統產生報警，低于低限值補水泵停止運行。

(6) 系統根據設置的報警值，產生相對應的報警信息。

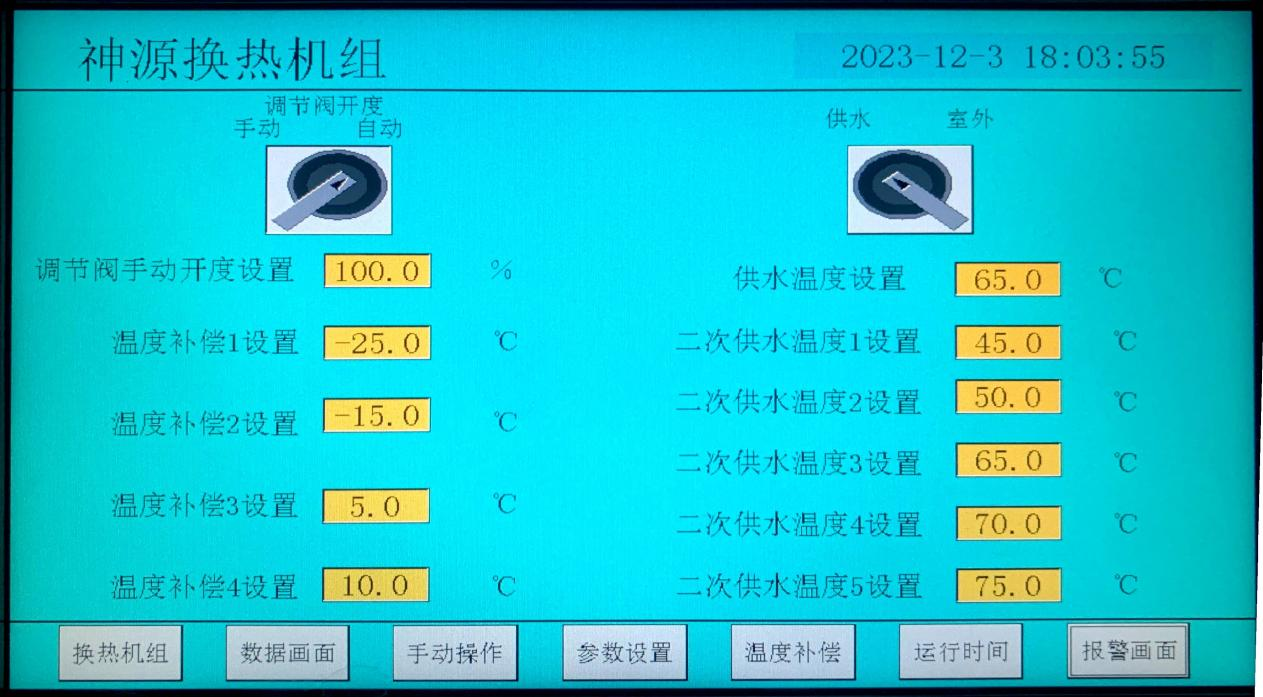

 圖3-1-5  溫度補償畫面

(1) 通過觸摸屏底部菜單欄“溫度補償”按鈕，輸入用戶賬號：ADMIN密碼：666666，點擊“確定”，進入當前畫面。

(2) 調節閥有手自動模式，旋鈕位于“手動”模式，閥門開度直接輸入百分比值。旋鈕位于“自動”模式，可分為“供水溫度”和“溫度補償”兩種方式進行工作。

(3) 旋鈕位于“供水”模式，調節閥根據二次供水溫度和設定目標溫度，自動調節閥門開度。

(4) 旋鈕位于“補償”模式，調節閥根據室外溫度和設定溫度曲線，自動調節閥門開度。

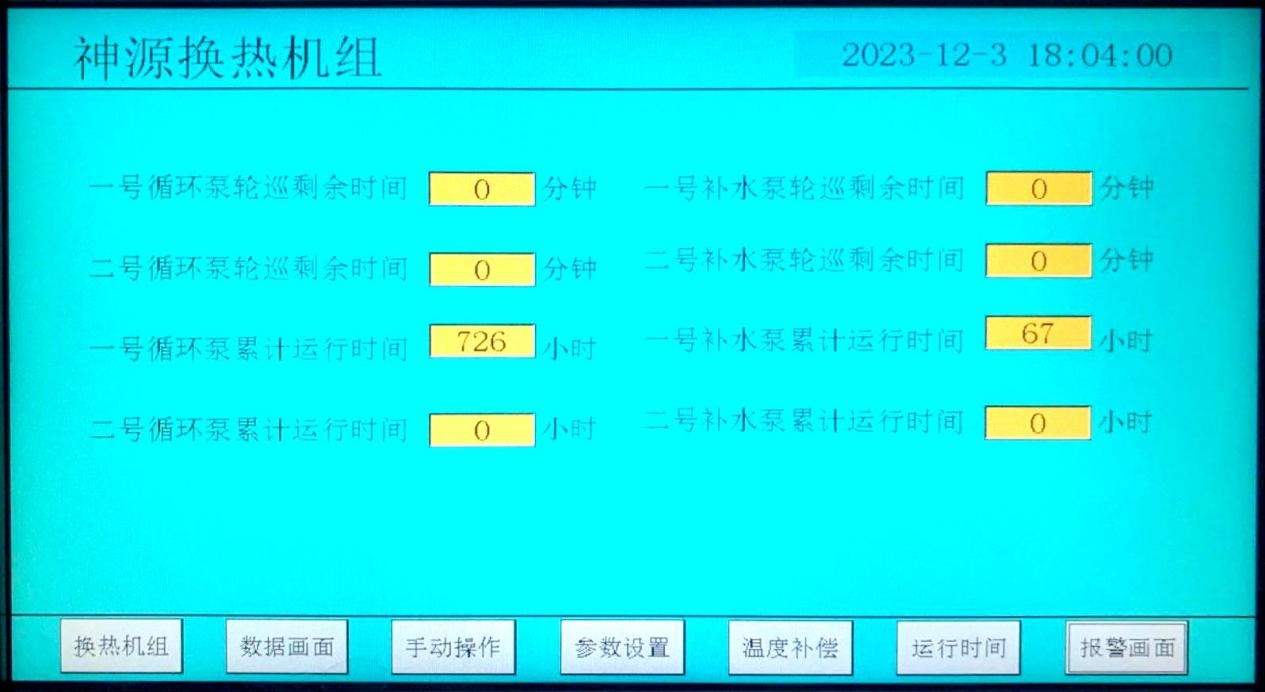

圖3-1-6  運行時間畫面

(1) 通過觸摸屏底部菜單欄“手動操作”按鈕，進入當前畫面。

(2) 畫面分別記錄兩臺循環泵和兩臺補水泵累計運行時間和輪循剩余時間。

(3) 水泵選擇聯“動�！笔剑�且設置輪循時間，當剩余時間為“0“時，當前水泵停止運行，另一臺自動運行。

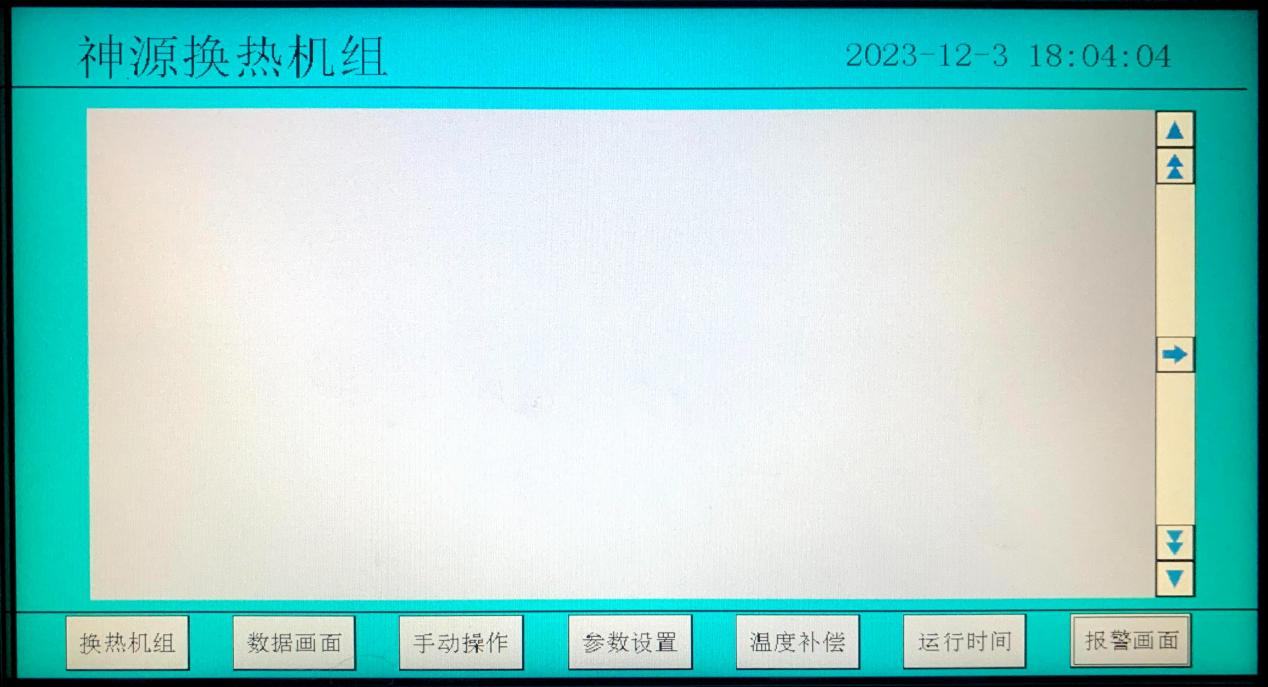

                           圖3-1-7  報警畫面

(1) 通過觸摸屏底部菜單欄“報警畫面”按鈕，進入當前畫面。

(2) 畫面記錄系統所產生的報警信息，包括日期時間。

3.2上位機

(1) 鼠標右鍵“WITLINE”圖標，登錄賬號。

(2) 進入軟件界面后，點擊“設備列表”，在列表中選擇站名，

(3) 在右側選項中點擊“配置與橋接”，選擇“遠程橋接”，

(4) 在“橋接網絡通道1”，點擊“啟動”按鈕，完成站點網絡鏈接，每個站點啟動時間間隔10S。

(5) 隔壓站必須啟動“橋接網絡通道1”和“橋接網絡通道2”。

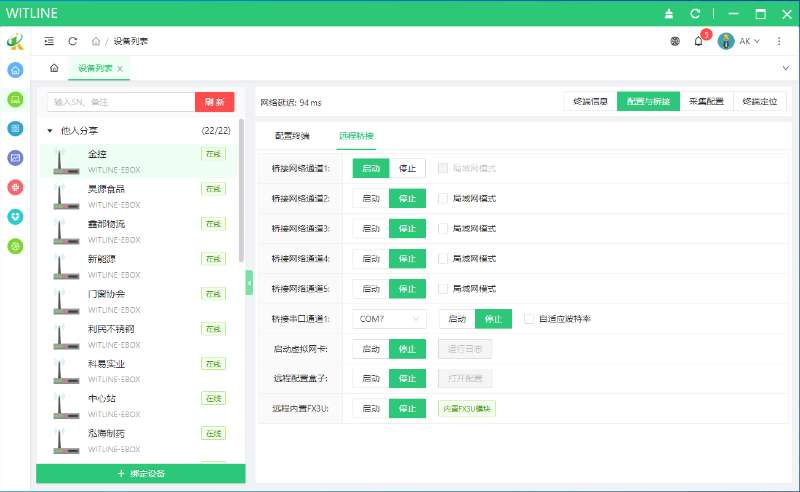

圖3-2-1   WITLINE軟件界面

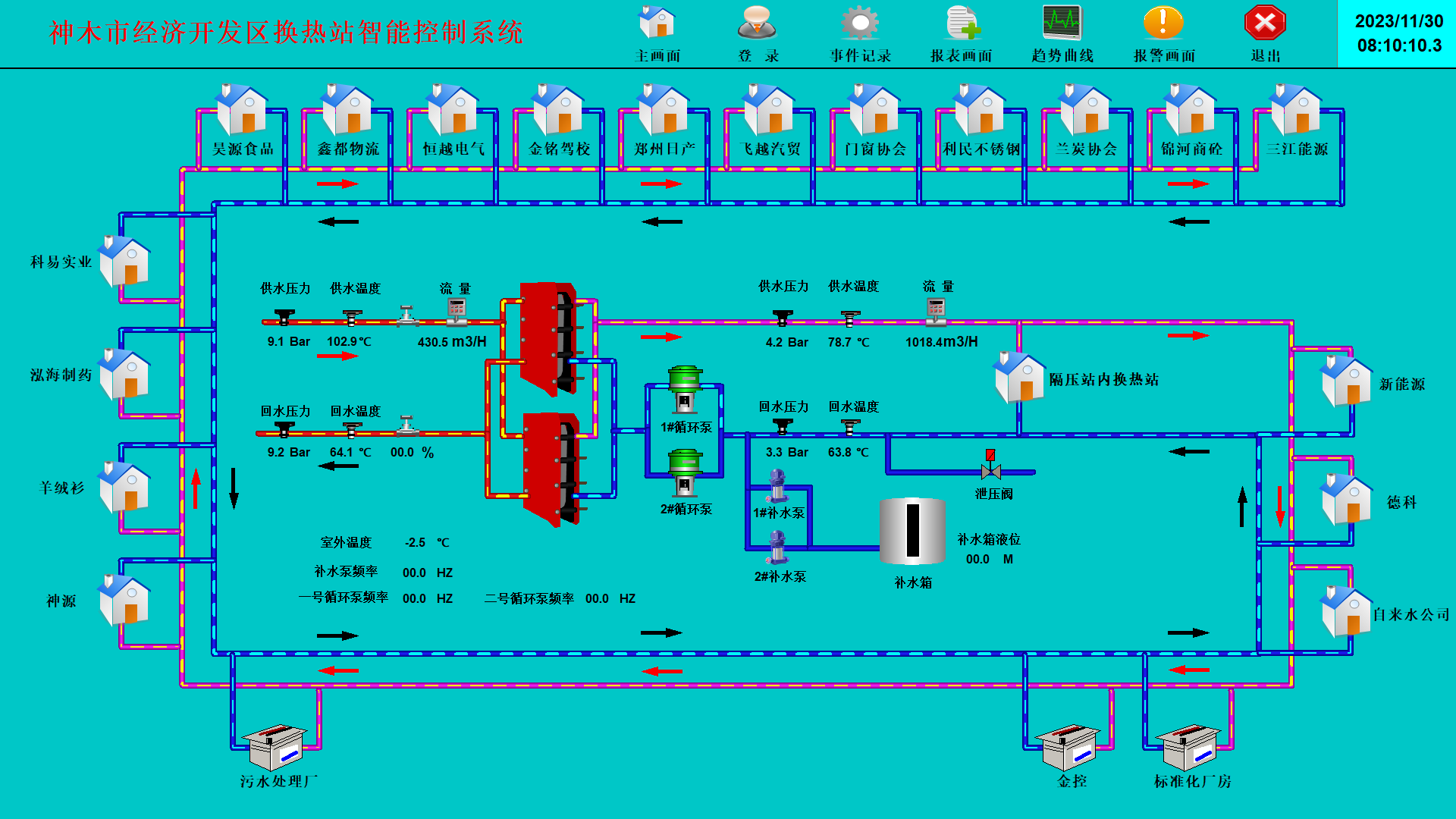

圖3-2-2 主畫面

完成網絡連接后，右鍵桌面“力控forcecontrol V7.2”圖標，進入界面后，點擊“運行”按鈕，進入初始界面。

(1) 畫面顯示開發區所有換熱站流程。隔壓站一次網和二次網供回水壓力、溫度，熱量損耗等數據以及顯示循環泵、補水泵運行狀態、變頻器頻率。

(2) 每個站名的旁的“小房子”圖標上的原點表示通訊狀態，綠色表示通訊正常，黃色表示網絡斷開。

(3) 畫面分別點擊每個站名，進入對應站的流程畫面。
