精碲自動生產線控制系統

二、觸摸屏

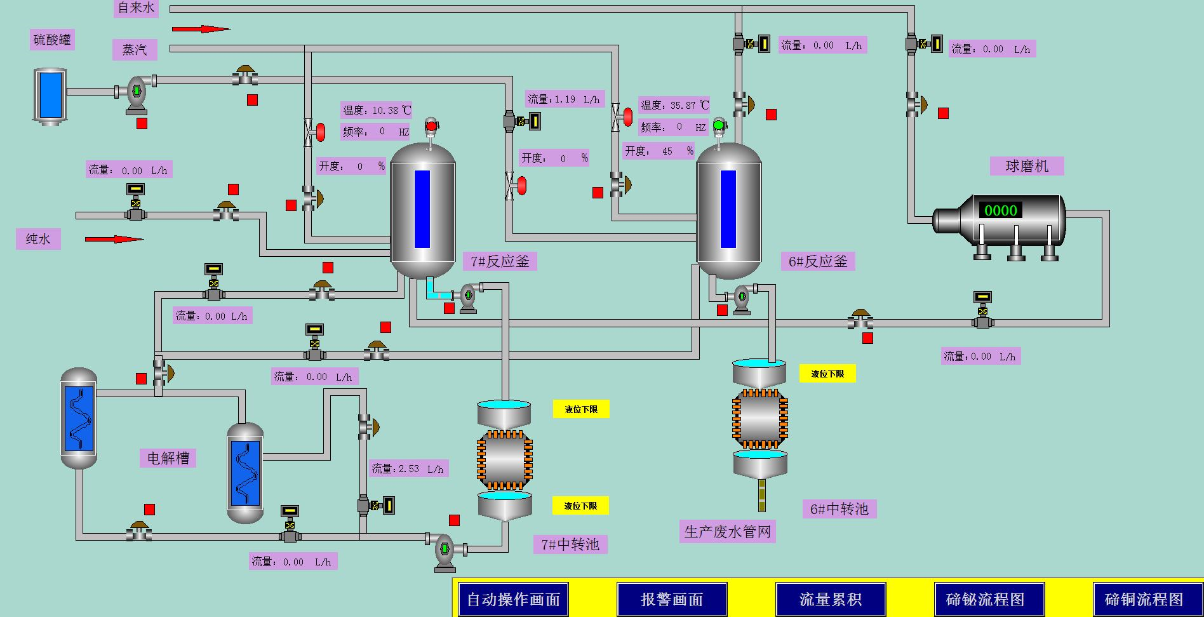

圖一：碲銅工藝

圖二：手動操作彈出畫面

1.      當系統處于手動模式，并由觸摸屏控制時（自動畫面中可切換工作模式和切換工作方式），點擊畫面中各個罐體，即可彈出相應的操作畫面（如：圖二），再在彈出畫面中按照工藝要求，依次啟停設備。（啟停水泵時，應注意閥門的開關位置，有調節閥時注意閥門的開度反饋）

2.      畫面中可實時顯示各個閥門、水泵的運行工況、反應釜的溫度、中轉池的液位、以及物料的流動方向和瞬時流量。以下列舉畫面中閥門和水泵的狀態圖例：

①開關閥：當畫面中閥門顯示“綠色”小方塊時，表示閥門為全開狀態；顯示“紅色”小方塊時，表示閥門為全開狀態；兩者都不顯示時，表示閥門正在開啟或關閉。當開關時間超過25S以上，閥門沒有任何顯示，此時應檢查閥體。

②水泵：當畫面中水泵顯示“綠色”小方塊時，表示水泵為運行狀態；顯示“紅色”小方塊時，表示水泵為停止?fàn)顟B(tài)；

③調節閥：輸入調節閥開度，點擊“手動”按鈕，閥門會按照給定開度執行。

3.      點擊位于圖一畫面底部的切換畫面按鈕，可切換至對應畫面。

4.      碲鉍工藝，手動操作方法與碲銅工藝相同。（圖三）

粗二氧化碲工藝，手動操作方法與碲銅工藝相同。（圖四）

圖三： 碲鉍工藝

 圖四： 粗二氧化碲工藝

圖五： 自動操作畫面

圖六：  流量累積

1.此畫面實時顯示車間各個流量計的累積流量，可以更快捷的、直觀的掌握每個流量計累積流量。

2.當流量計的累積最大數值為：999999999，為保證自動程序的正確性，應定期清零累積流量。

3.每次開機時，應檢查流量通訊模塊是否正常工作，如果不能正常運行，請先排除故障后，再運行。

圖七： 報警畫面

1.此畫面可實時顯示系統報警信息，操作人員可根據報警描述，查看到產生當前報警的原因。再根據原因做出合理的處理方式，方便了對設備的維護。

三、上位機及中控大屏

上位機：當觸摸屏因?yàn)槟撤N原因不能夠操作時，可交由上位機操作。中控大屏：不能進行操作，只具有展示功能。

圖八 碲銅工藝

圖九 手動操作彈出窗口

1.當系統處于手動模式，并由上位機控制時（參數設置中可切換工作模式和切換工作方式），點擊畫面中各個罐體，即可彈出相應的操作畫面（如：圖九），再在彈出畫面中按照工藝要求，依次啟停設備。（啟停水泵時，應注意閥門的開關位置，有調節閥時注意閥門的開度反饋）

2.畫面中可實時顯示各個閥門、水泵的運行工況、反應釜的溫度、中轉池的液位、以及物料的流動方向。以下列舉畫面中閥門和水泵的狀態圖例：

①開關閥：當畫面中閥門顯示“綠色”時，表示閥門為全開狀態；顯示“紅色”時，表示閥門為全關狀態；兩者都不顯示時，表示閥門正在開啟或關閉。當開關時間超過25S以上，閥門沒有任何顯示，此時應檢查閥體。

②水泵：當畫面中水泵顯示“綠色”小圓點時，表示水泵為運行狀態；顯示“紅色”小圓點時，表示水泵為停止?fàn)顟B(tài)；

3.點擊位于菜單欄中的切換畫面按鈕，可切換至對應畫面。

4.粗二氧化碲工藝，手動操作方法與碲銅工藝相同。（圖十）

5.碲鉍工藝，手動操作方法與碲銅工藝相同。（圖十一）

圖十  碲鉍工藝

圖十一   粗二氧化碲工藝

圖十二  運行狀態

1.此畫面顯示閥門和水泵的運行狀態，閥門狀態分為：“開到位”、“關到位”和“故障”三種狀態。水泵狀態分為：“運行”、“停止”和“故障”三種狀態。

①開關閥：當畫面中閥門顯示“開到位”時，表示閥門為全開狀態；顯示“關到位”時，表示閥門為全關狀態；兩者都不顯示時，表示閥門正在開啟或關閉。當開關時間超過25S以上，此時顯示“故障”狀態。

       ②水泵：當畫面中水泵顯示“運行”時，表示水泵為運行狀態；顯示“停止”時，表示水泵為停止?fàn)顟B(tài)；當畫面中水泵顯示“故障”時，表示水泵為熱保護態。

圖十三 參數設置

1. 畫面可實時顯示車間所有流量計的累計流量，方便用戶直觀的查看各種物料的消耗情況。

2. 反應釜調節閥參數與與觸摸屏調節閥參數設置同步。

3. 點擊“手/自動”旋鈕，可切換工作模式，在“手動”模式下，點擊“上位/屏”旋鈕，可切換手動模式下的工作方式。

4. 報警燈響起時，按下“報警復位”按鈕，可消除報警聲音。

圖十四   報表畫面

1．    報表記錄各個流量計物料使用情況，可根據任意時間段查詢，導出為excel數據表，并能通過默認打印機，將查詢的數據打印。

2．    點擊“查詢”按鈕，在彈出窗口中，選擇想要查詢的條件，確認后，所查詢的數據就會顯示在當前報表中。

3．    點擊“導出”按鈕，在彈出窗口中，選擇要導出的頁以及存放路徑。導出后，在電腦對應的路徑中可以找到導出的表格。

4．    點擊“打印”按鈕，在彈出窗口中，選擇要打印的頁和其它選項，即可打印報表。

圖十五   反應釜溫度趨勢

1. 畫面可以顯示7個反應釜溫度趨勢，根據條件選擇可以顯示歷史、實時曲線，查詢?nèi)我鈺r(shí)間段曲線。

2. “曲線類型”中可以選擇需要顯示曲線的類型。

3. 圖表下方菜單欄中，可以查詢、保存、裝載和打印曲線。

圖十六   報警畫面

1．    畫面顯示系統報警，可選擇實時報警和歷史報警兩種報警方式，并支持打印功能。

2．    在左上方菜單欄中可以進行對該畫面的操作。從下拉框中選擇實時或者歷史報警信息，點擊“打印”按鈕，在彈出框口中設置打印參數，輸出到默認打印機。

3．    點擊“確認”按鈕，可以確認當前報警信息。沒有確認的報警信息為紅色字體，確認過后的報警信息為綠色字體。

四、注意事項

  1．系統開機前，應做好如下準備工作：

①檢查各個儀表是否處于正常顯示狀態（例如：黑屏）；

②檢查各個閥門是否開關到位（可從觸摸屏或上位機反饋信號查看）；

③中控室查看交換機是否正常工作；

④查看觸摸屏操作箱內的通訊模塊是否正常工作（正常工作時，模塊指示燈為閃爍狀態）；

⑤打開中控室里的PK和PL控制柜，查看所有斷路器是否合上，所有電源是否正常工作，所有控制模塊是否有紅燈；

⑥以上工作完成后即可開機；

2.定期檢查線纜有無松動情況，發現后應及時緊固。

3.定期清零流量計的累計流量，防止自動操作時產生計算錯誤。

西安優特自動化

2020.12.26
