該系統為純化水設備控制系統。其控制由可編程控制器（PLC）、人機界面（電腦）、變頻器、軟起動器、斷路器、接觸器、熱繼電器、中間繼電器、熔斷器、旋鈕、按鈕、指示燈、開關電源、儀表、液位浮球、電動閥、電磁閥等構成。
PLC完成各種控制要求，人機界面實現人機對話功能。系統具有就地/遠程控制方式，遠程時分為手動/自動運行方式。就地時，操作員在操作箱上直接控制；遠程手動時，各個工序完全由操作人員控制。自動時，機器按預先設置的參數，過程時間等自動運行。工藝參數由有權限人員可預先設置也可在線隨時修改。
     上位機組態畫面共有11幅，分別顯示過濾器系統、加氨系統、參數設置、系統報警、數據報表、趨勢報表等相關信息。詳見上位機（電腦）畫面。

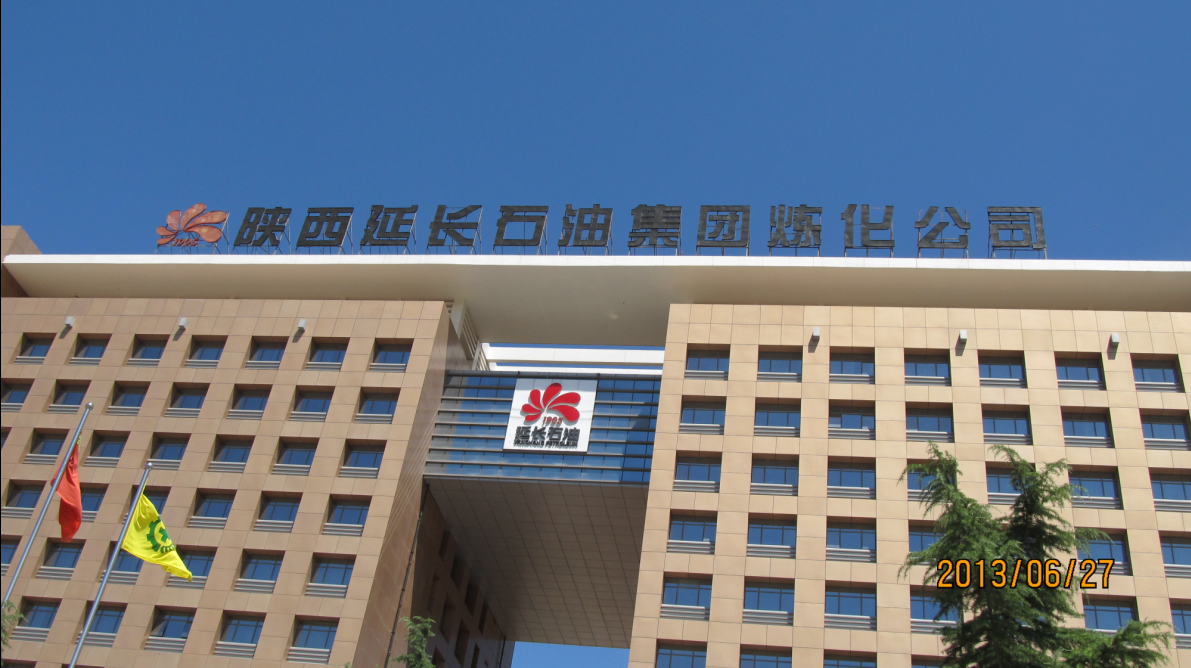

煉化公司

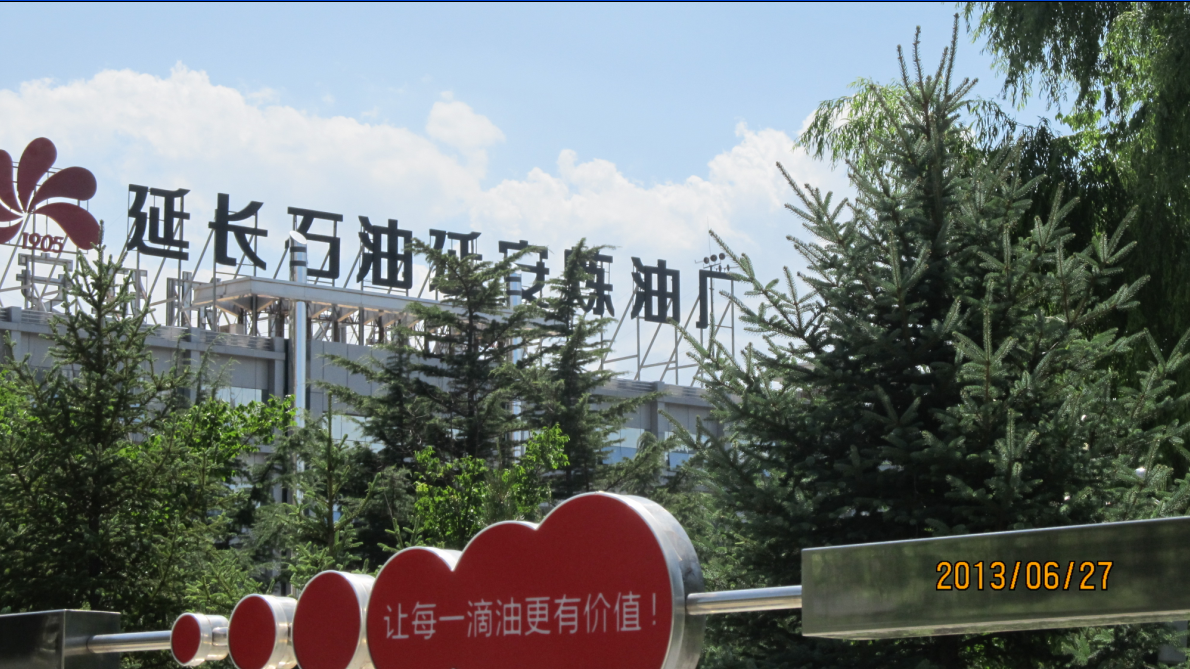

煉油廠大門

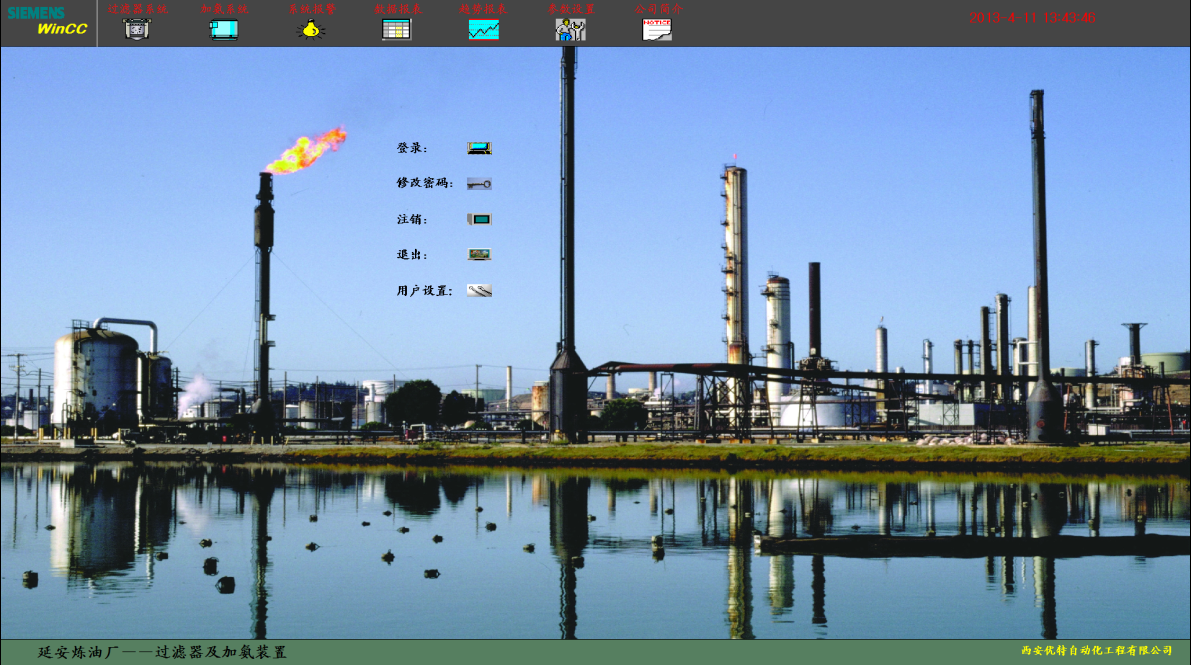

登錄畫面

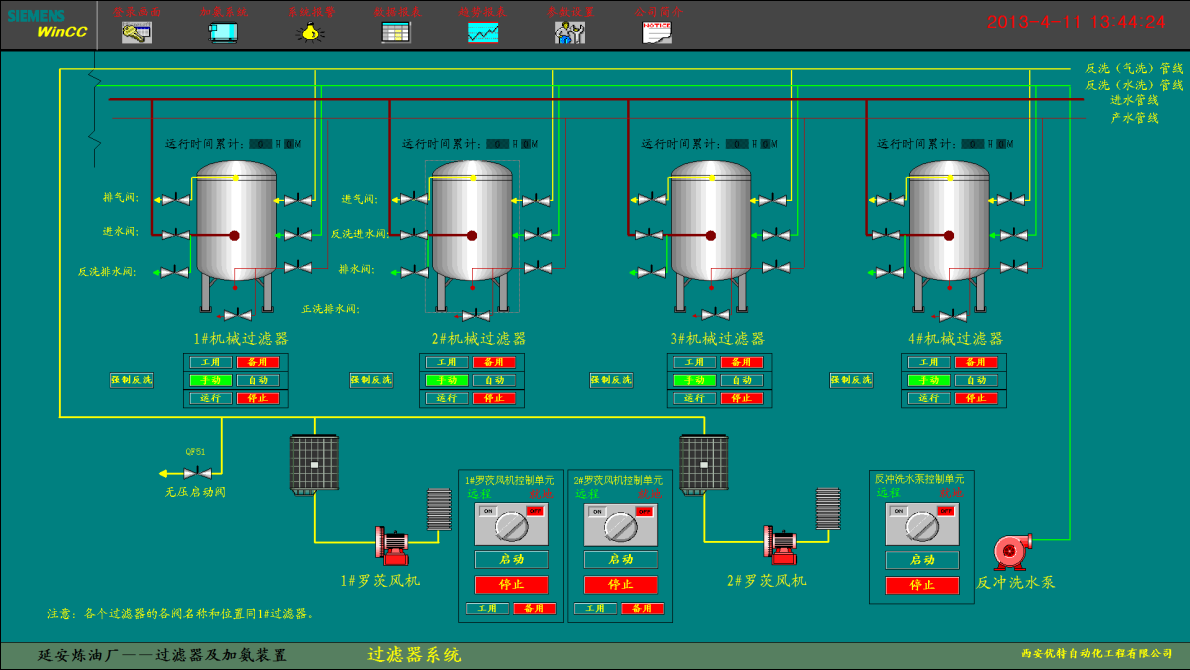

過濾器系統

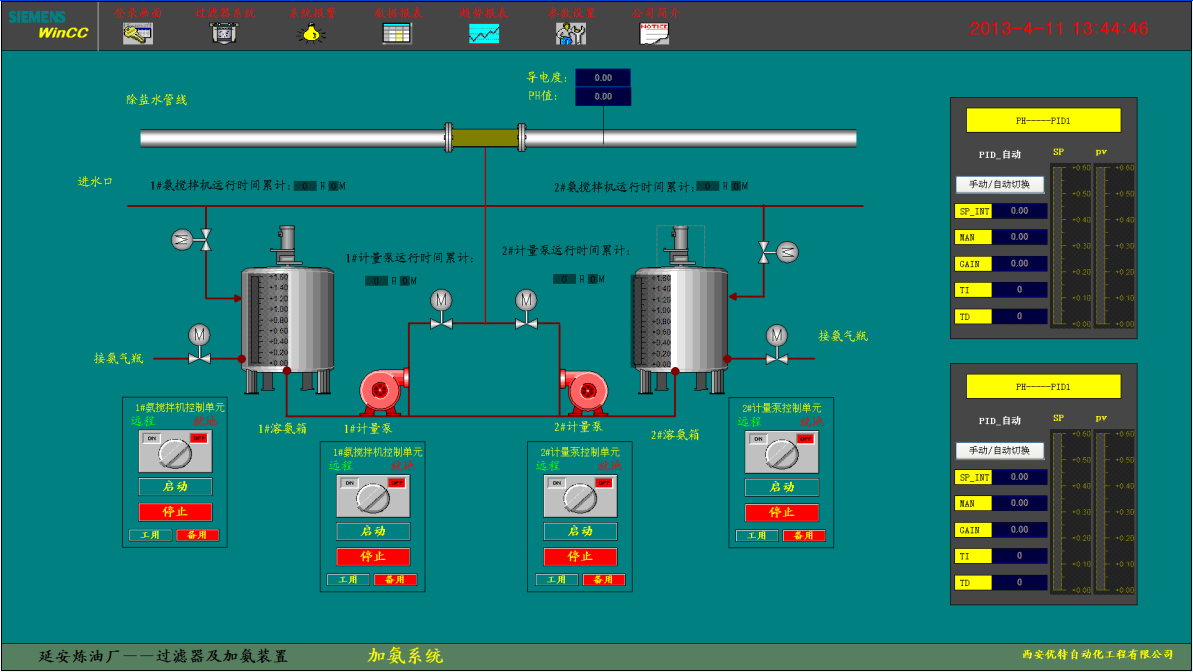

加氨系統
