水源井及供水自動監控系統

一 、系統概述

    本系統主要是監控技術區和生活區用水狀況,其中技術區和生活區各有一個集水池用于二次供水,兩個集水池都是恒壓供水,兩個集水池都由三個水源井供水。

二、控制系統

       上位機監控為力控軟件，可以監控集水池液位、水泵運行頻率、壓力等數據，也可以上位啟停水源井水泵，二級供水泵等操作。每個水源井都裝有就地控制箱。就地控制箱與上位之間通過網橋進行連接。

三、操作說明

1.水源井就地控制箱：

 1.1控制箱旋鈕打到遠程可以上位機啟停水源井水泵。

 1.2控制箱旋鈕打到就地可以本地啟停水源井水泵。

2.二級泵控制箱：

 2.1技術區通過觸摸屏和上位機可以同步操作系統啟停。

 2.2家屬區就地遠程旋鈕打到遠程就可以上位操作系統啟停。

3.上位機：

 3.1：主畫面

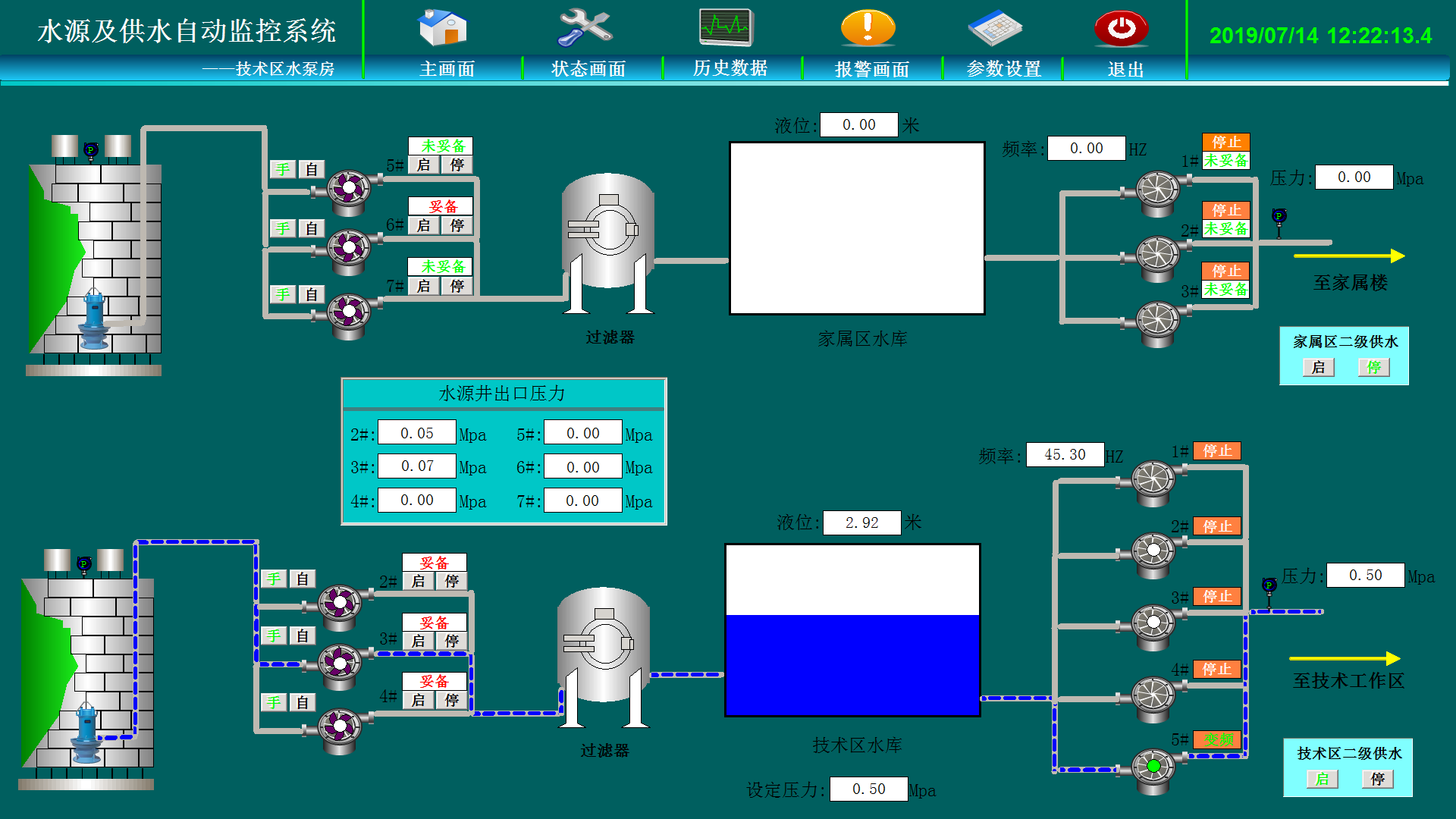

        如圖畫面一，為主畫面操作界面，菜單欄可以切換主畫面、狀態畫面、歷史數據畫面、報警畫面、參數設置畫面。主畫面中為供水流程圖。其中手、自按鈕可以控制水源井水泵的手動自動運行。妥備與未妥備顯示水泵狀態。啟停按鈕可以控制水源井水泵啟停。水源井出口壓力顯示框可以顯示六個水源井水泵的壓力大小。液位顯示框可以顯示家屬區與技術區水池液位。頻率顯示框可以顯示二級水泵的運行頻率。壓力顯示框可以顯示二級泵的壓力大小。二級泵后面的狀態框可以顯示泵的工頻運行、變頻運行及停止?fàn)顟B(tài)。所有泵的中心都有顯示運行與否的小圓點，小圓點為綠色時泵為運行狀態，為白色時泵為停止?fàn)顟B(tài)。家屬區二級供水啟停按鈕可以啟停恒壓供水控制柜 ，技術區二級供水啟停按鈕可以啟停恒壓供水控制柜。

3.2：狀態畫面

        如圖畫面二，為狀態畫面，狀態畫面可以監控到所有泵的運行狀態和運行參數等數據。分別可以監控到出口壓力、運行狀態、妥備狀態、水泵故障、變頻故障、變頻運行、工頻運行、運行頻率和水池液位。

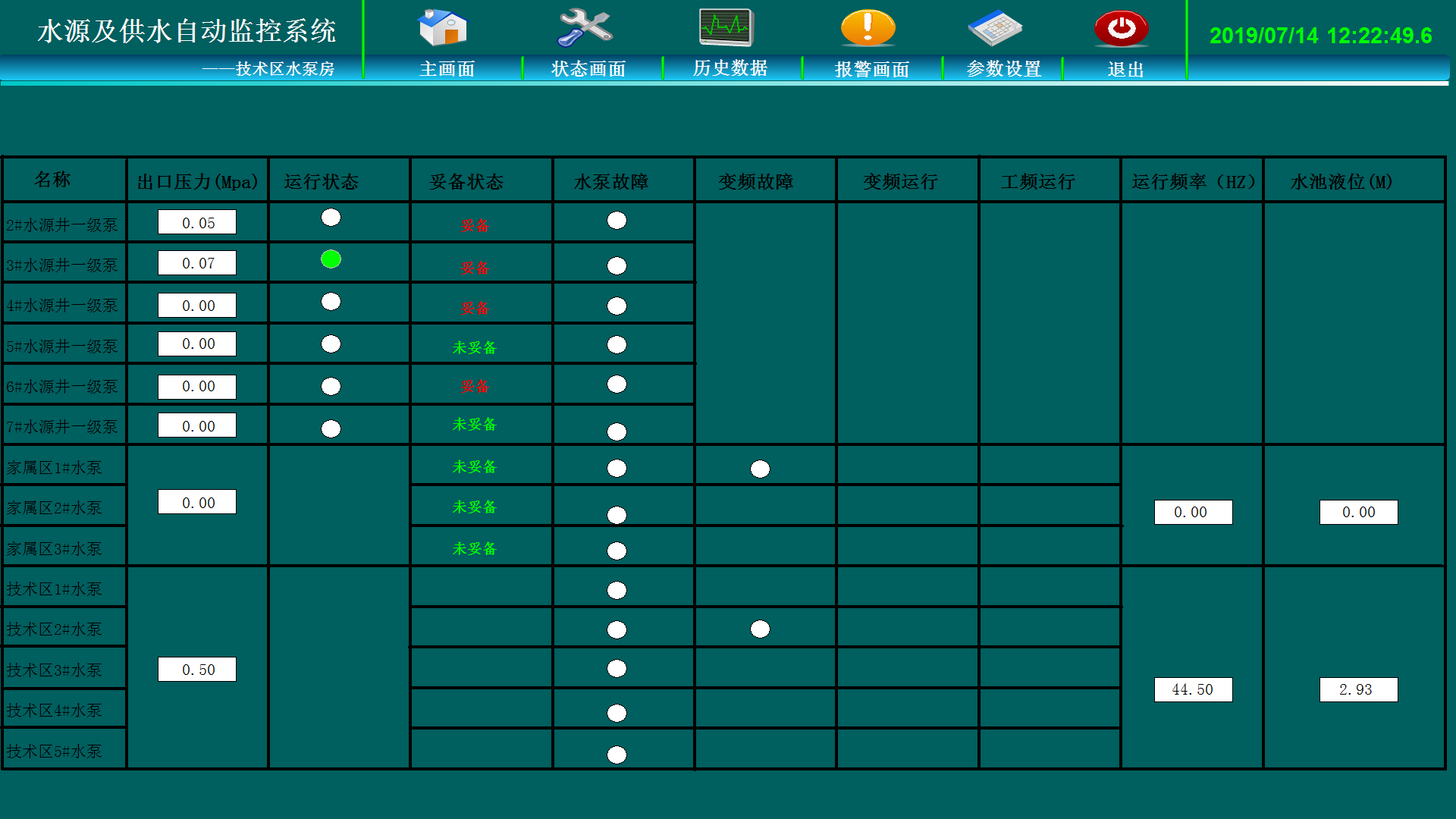

畫面二：狀態畫面

3.3：歷史數據

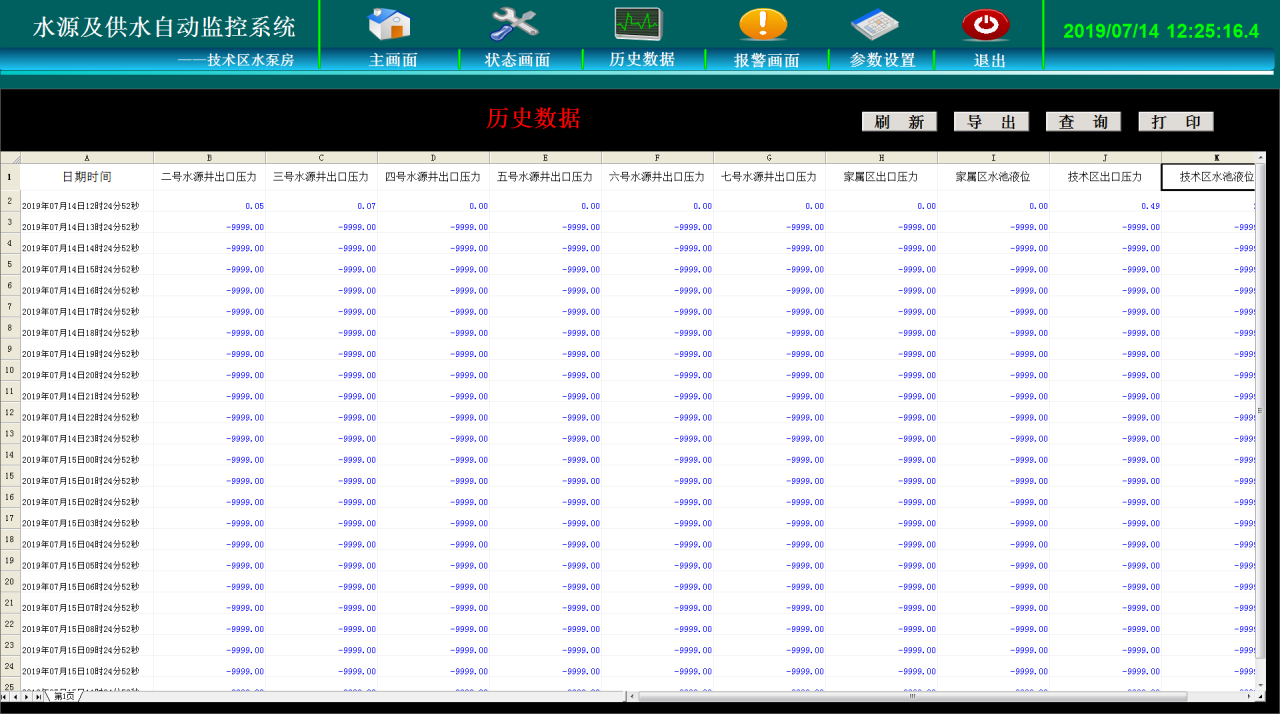

  畫面三：歷史數據畫面

如圖畫面三，為歷史數據畫面，分別可以顯示六個水源井水泵壓力、技術區總出水壓力與液位、家屬區總出水壓力與液位。數據每一個小時更新一次，數據表可以導出與打印。

3.4：報警畫面

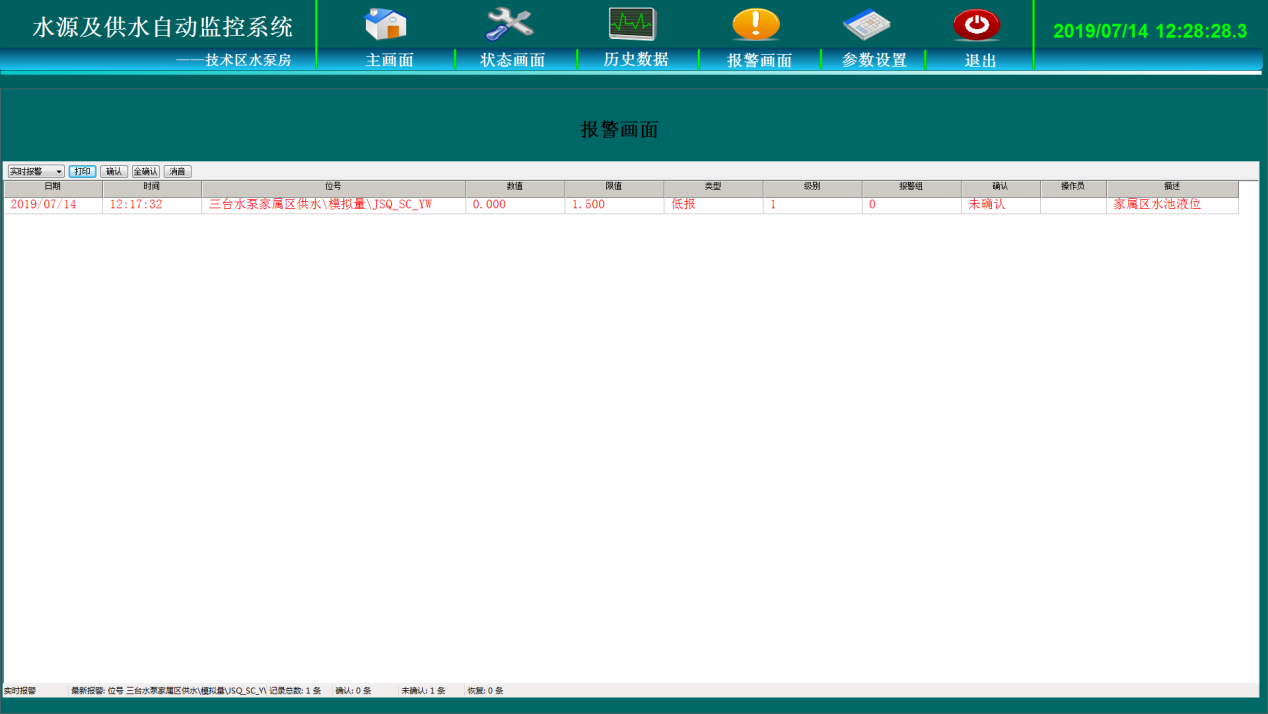

畫面四：報警畫面

如圖畫面四，為報警畫面，可以實時彈出報警信息，確認后報警消失。

3.5：參數設置畫面

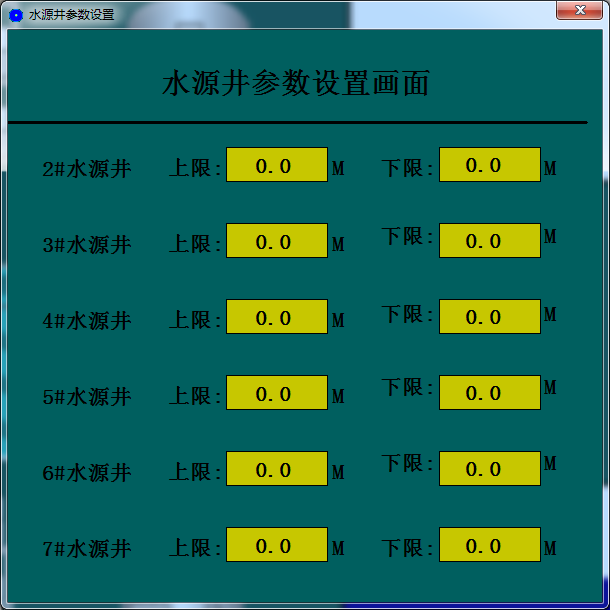

畫面五：參數設置畫面

如圖畫面五，為參數設置畫面，此畫面可以設置六個水源井的液位上下限，當液位低于設置下限時，水源井水泵自動啟動，當液位高于設置上限時，水源井水泵自動停止，實現自動控制。

4.就地箱觸摸屏：

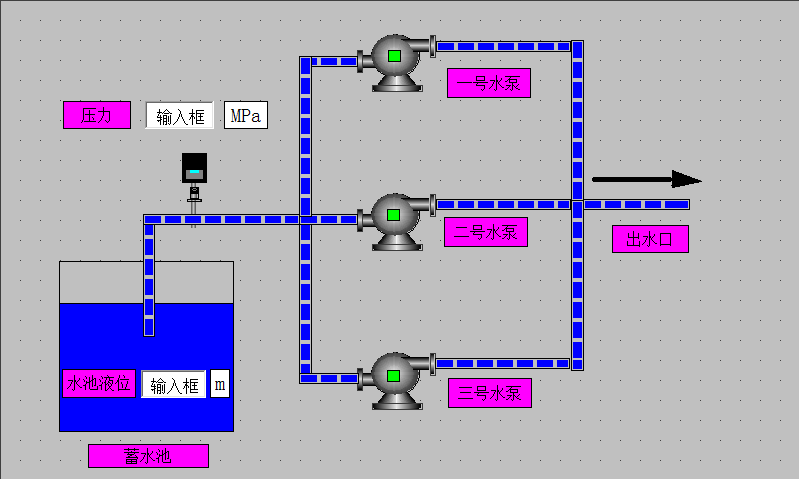

畫面六：家屬區觸摸屏畫面

畫面七：技術區觸摸屏畫面

如圖畫面六、畫面七為就地箱觸摸屏畫面，可以顯示二級水泵的運行狀態（小圓點為綠色時為運行狀態，小圓點為白色時為停止?fàn)顟B(tài)）�？梢燥@示水池液位與出水壓力。

四、注意事項

4.1非當班操作人員嚴禁操作及修改數據。

4.2嚴禁設備超負荷運行，如超壓和欠壓。

4.3非我司人員，不允許隨意更改線路，私接大功率設備，避免將整個系統造成損壞。

4.4嚴禁將非工程電腦與PLC連接，不允許用U盤或者任何移動設備連接觸摸屏，避免CPU感染病毒。

西安優特自動化

2020.9.16
